Modelle vom Haus
|
|
|
Die ersten Pläne waren schnell geschmiedet und das erste abstrakte Modell bald betriebsbereit
|
Die erste Erweiterung (kurzes Textfeld) ließ nicht lange auf sich warten
|

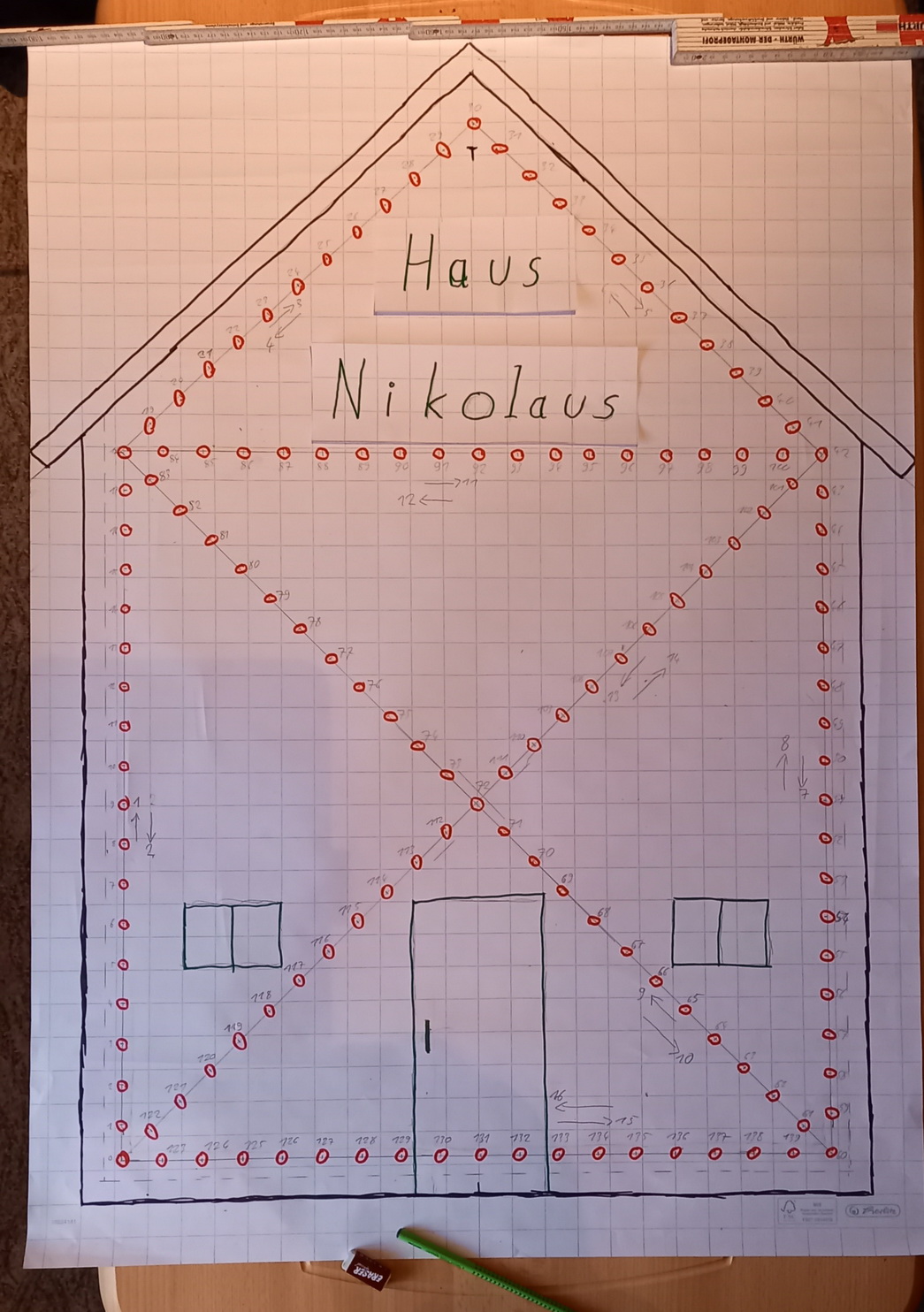

Erste Skizze für 140 LEDs und 60cm Breite. Musste ich verwerfen, da mir 'vorgeworfen' wurde, es wäre zu klein :-)
|
|
Gimmick Nr1: Der Weihnachtsmann
|
|

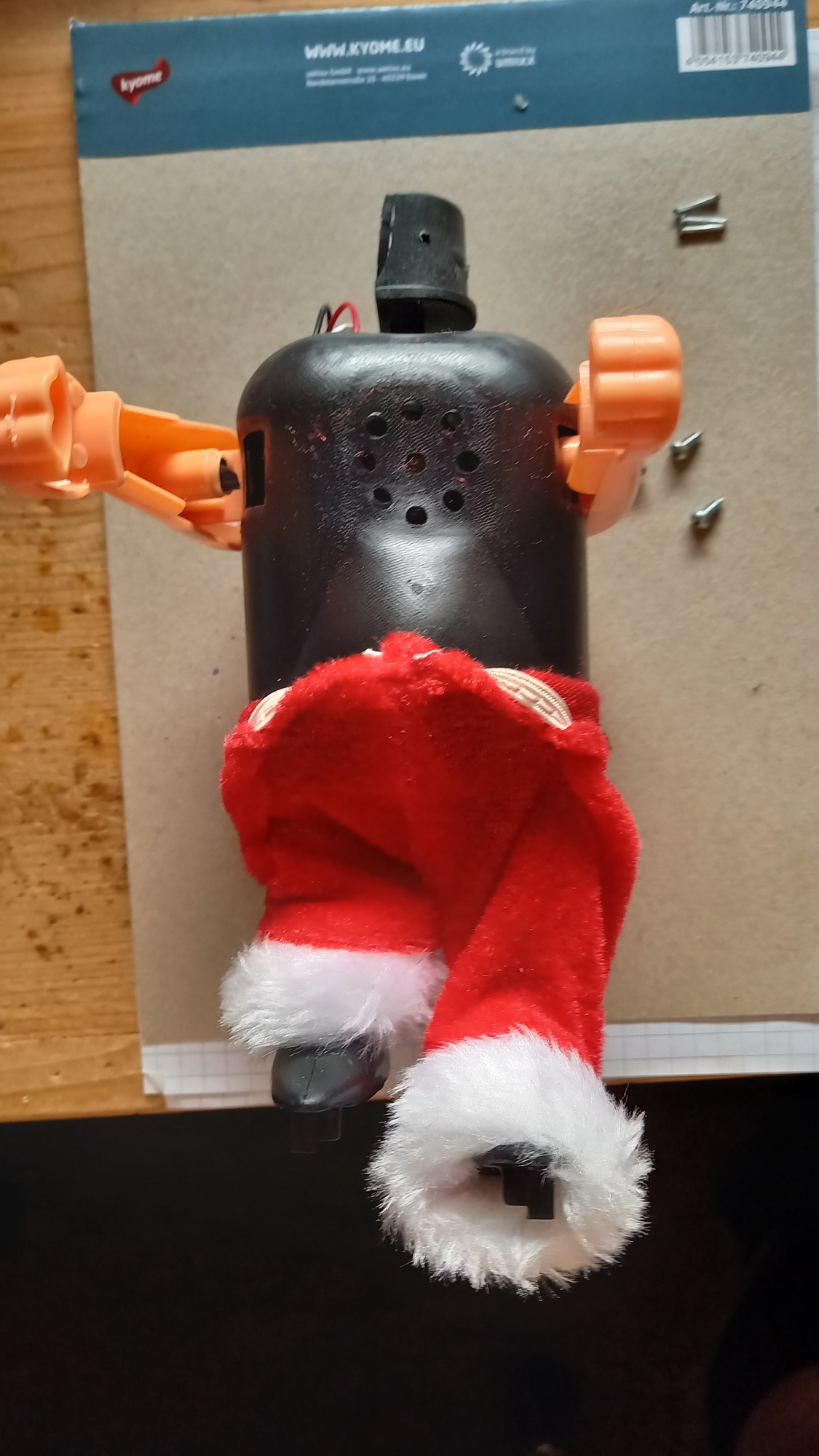

Ein Weihnachtsmann aus China ohne Kopf für 3Volt-Betrieb. Kein Nikolaushaus ohne Nikolaus
|

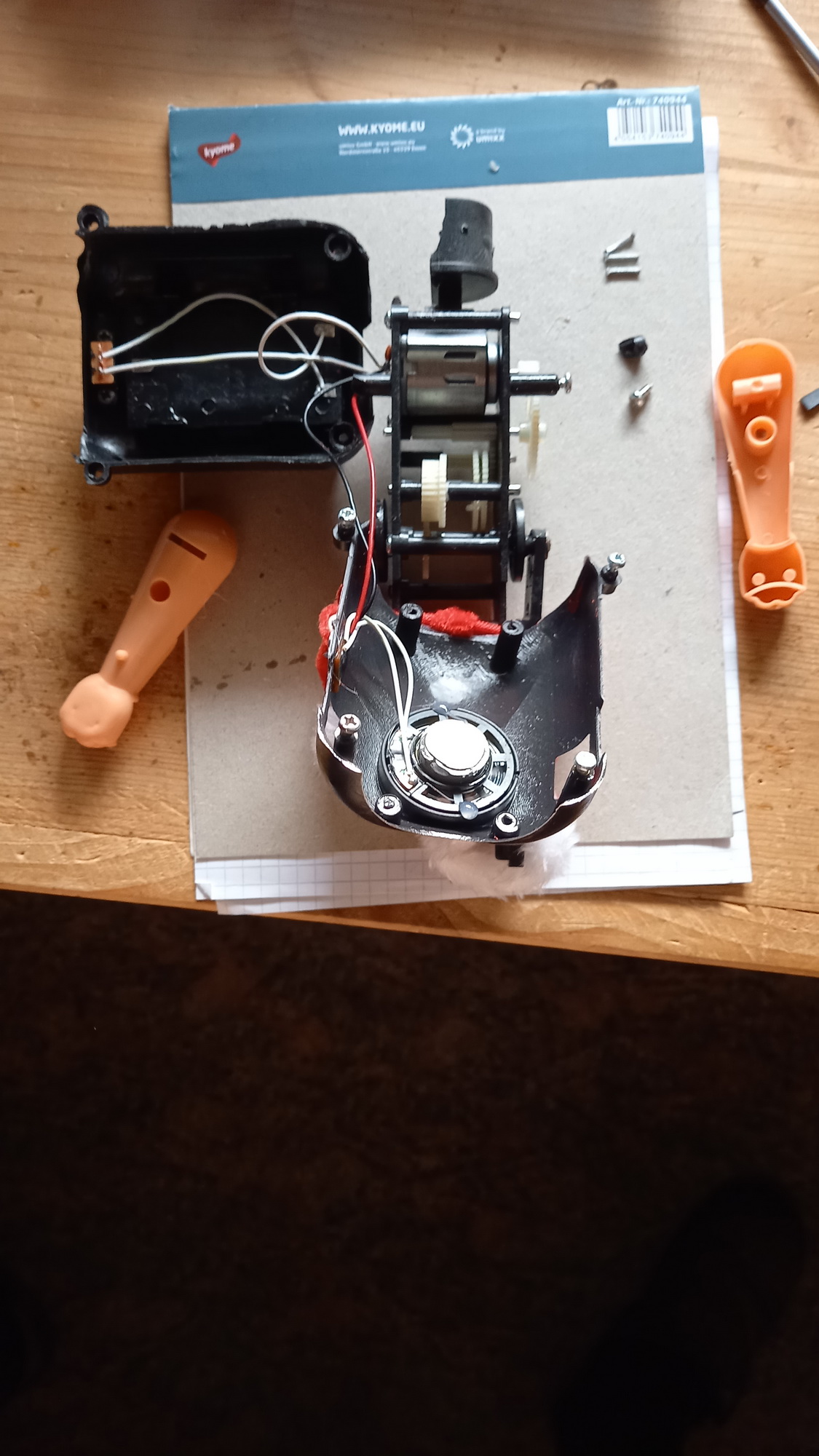

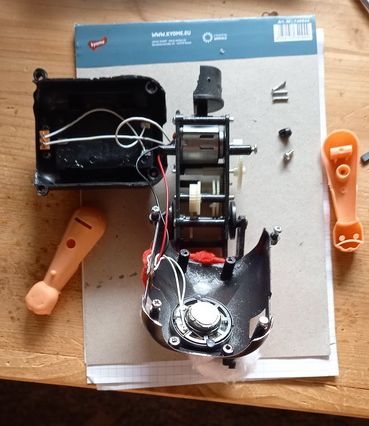

Im Inneren ein Motor mit Getriebe (war so ein Leiter-Kletterer), Soundmodul und Lautsprecher
|

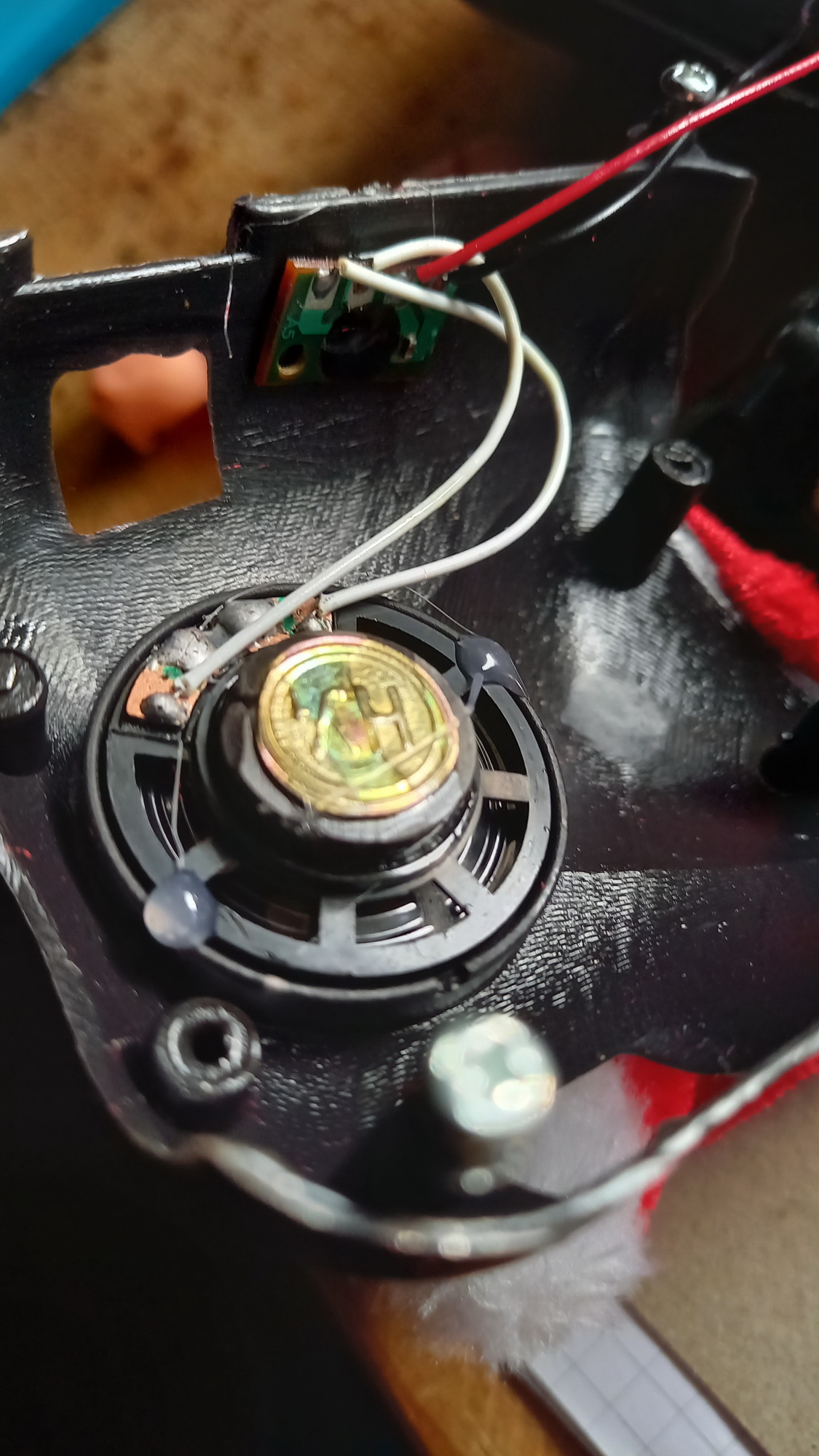

Oben im Bild ist das Soundmodul zu erkennen. Es spielt 'Jingle Bells'
|

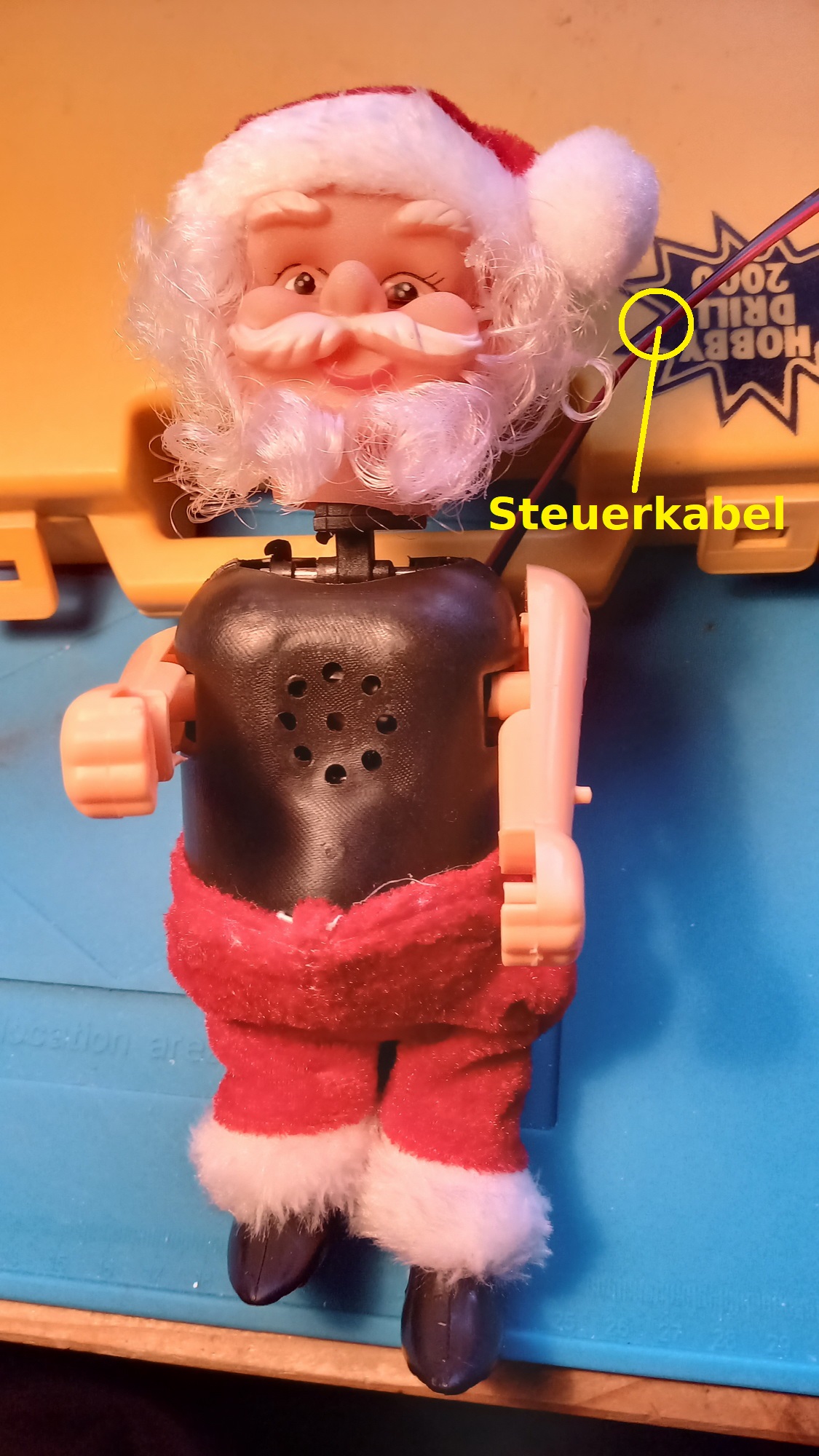

Umgerüstet auf 5Volt-Betrieb lassen sich Motor und Sound nun getrennt einschalten
|

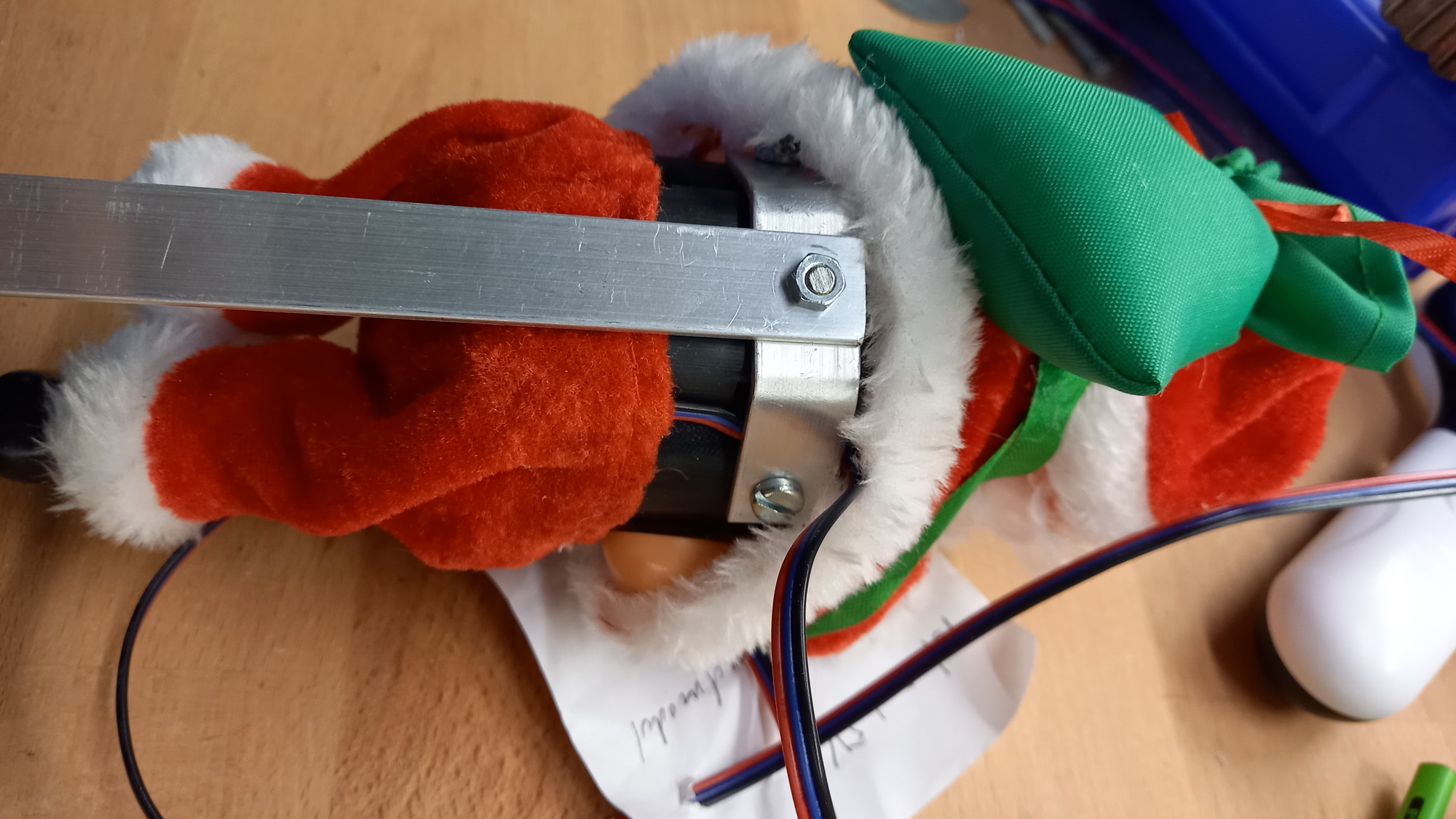

Kleines 'Stützkorsett' zum Befestigen an Mechanik
|

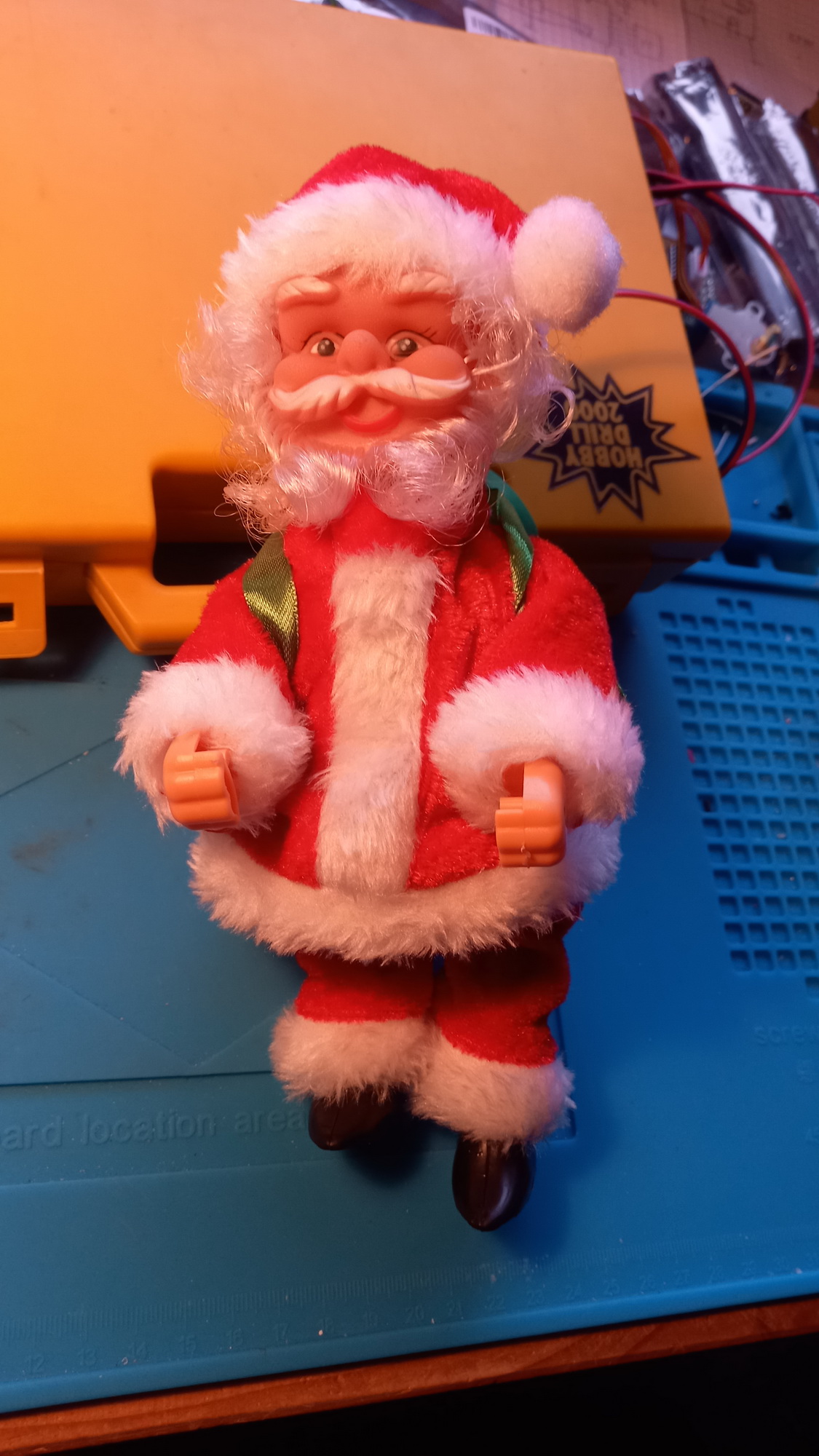

Figur fertig angezogen und bereit für Installation...
|
|
Gimmick Nr2: Der Santa-Ausschub
|
|
|

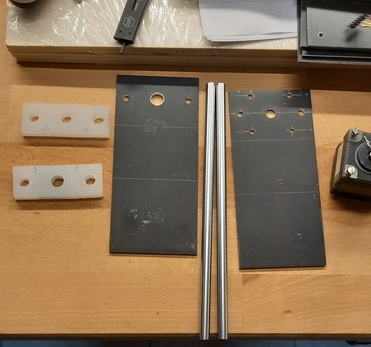

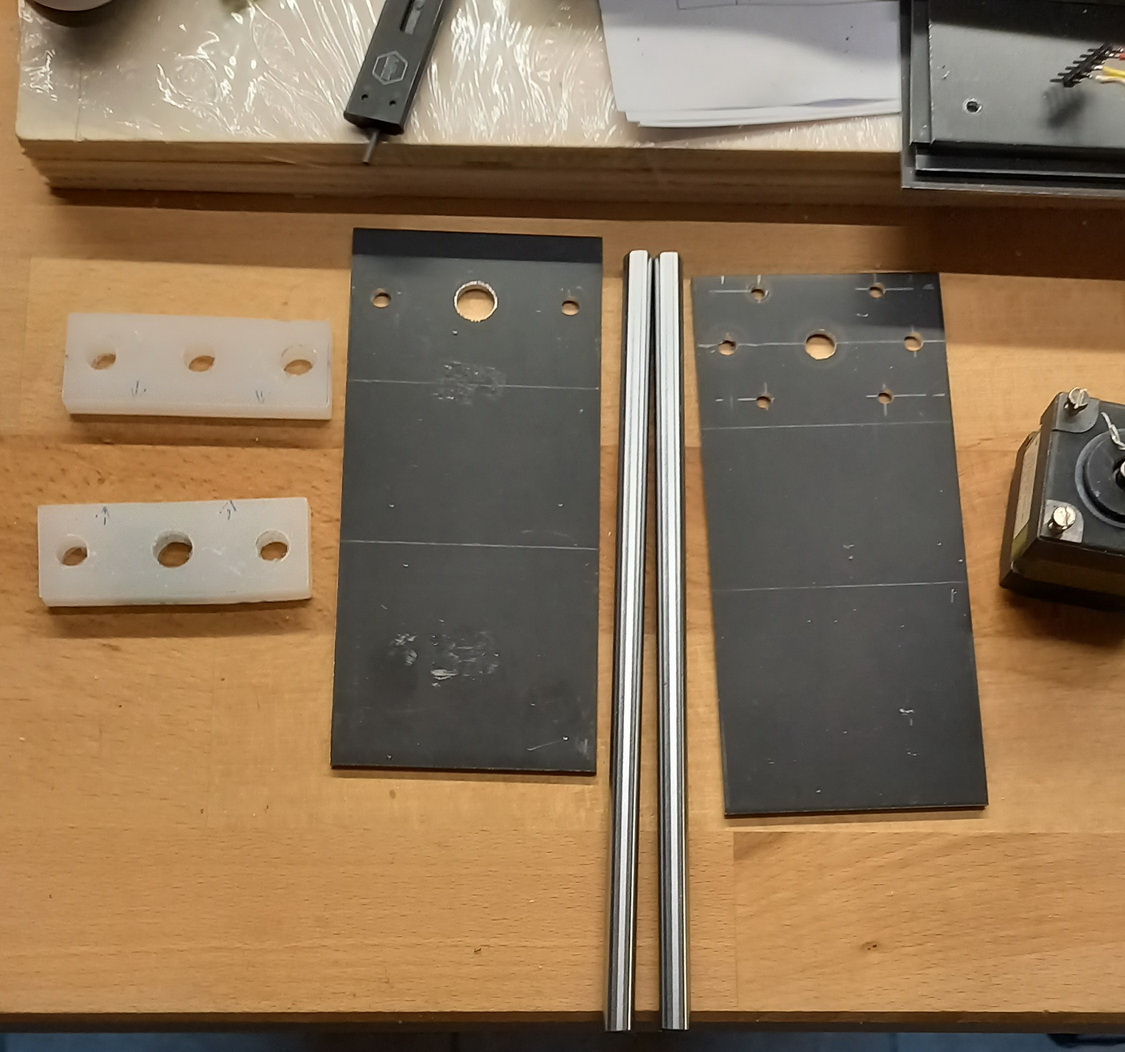

Dann soll sich der Santa auch noch bewegen. Hierfür werden diese Materialien...
|

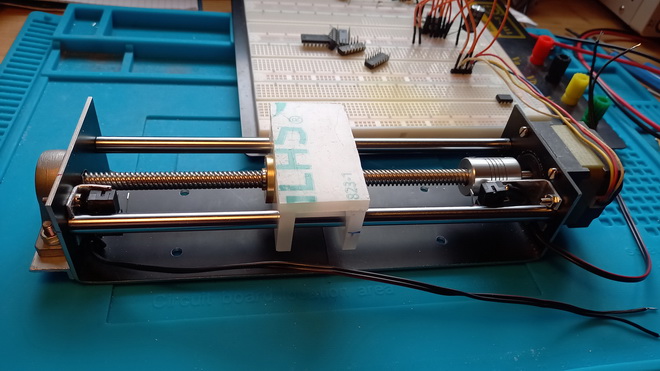

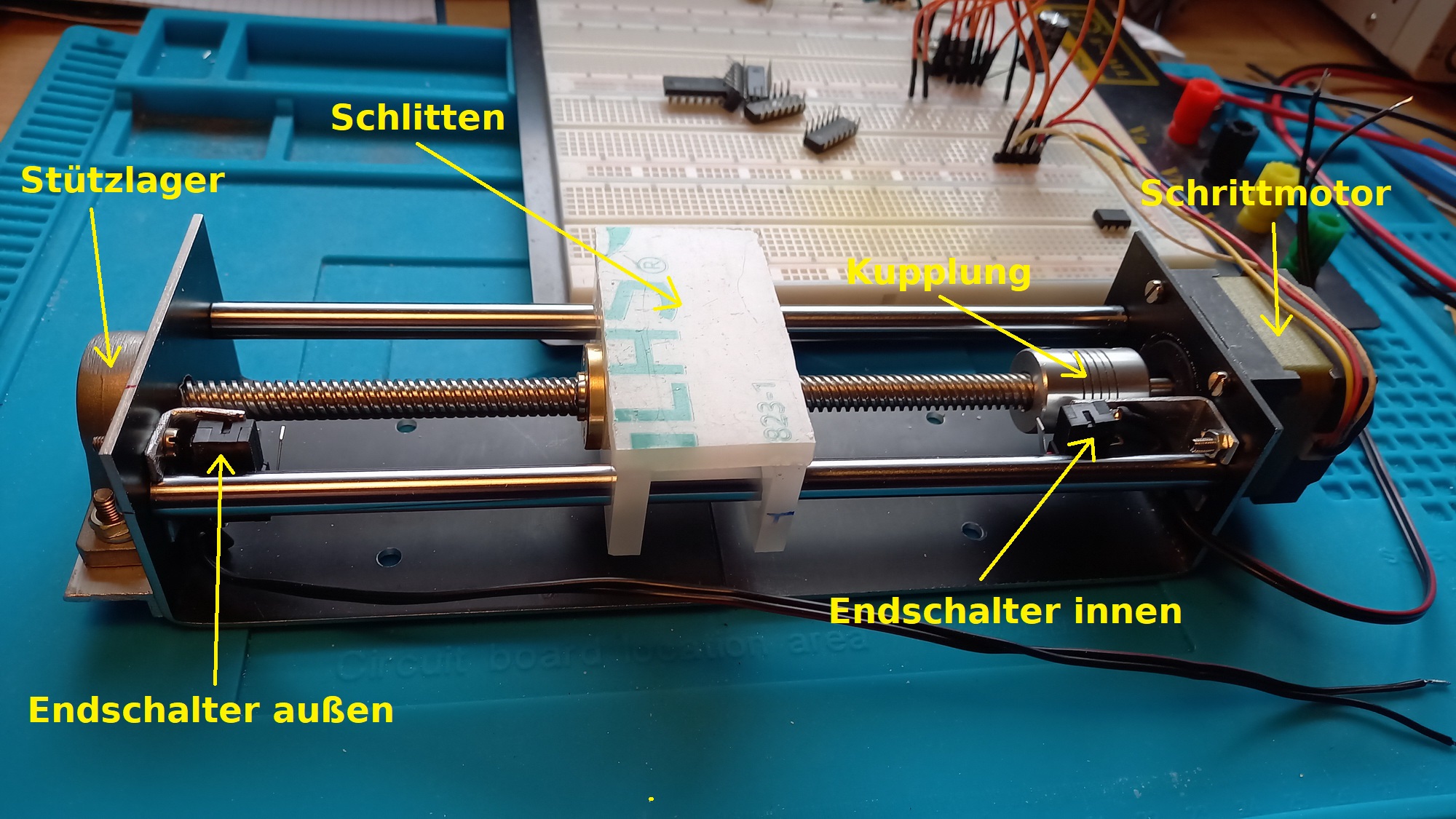

...zu einem Werkzeugschlitten mit Spindelantrieb zusammengefügt
|

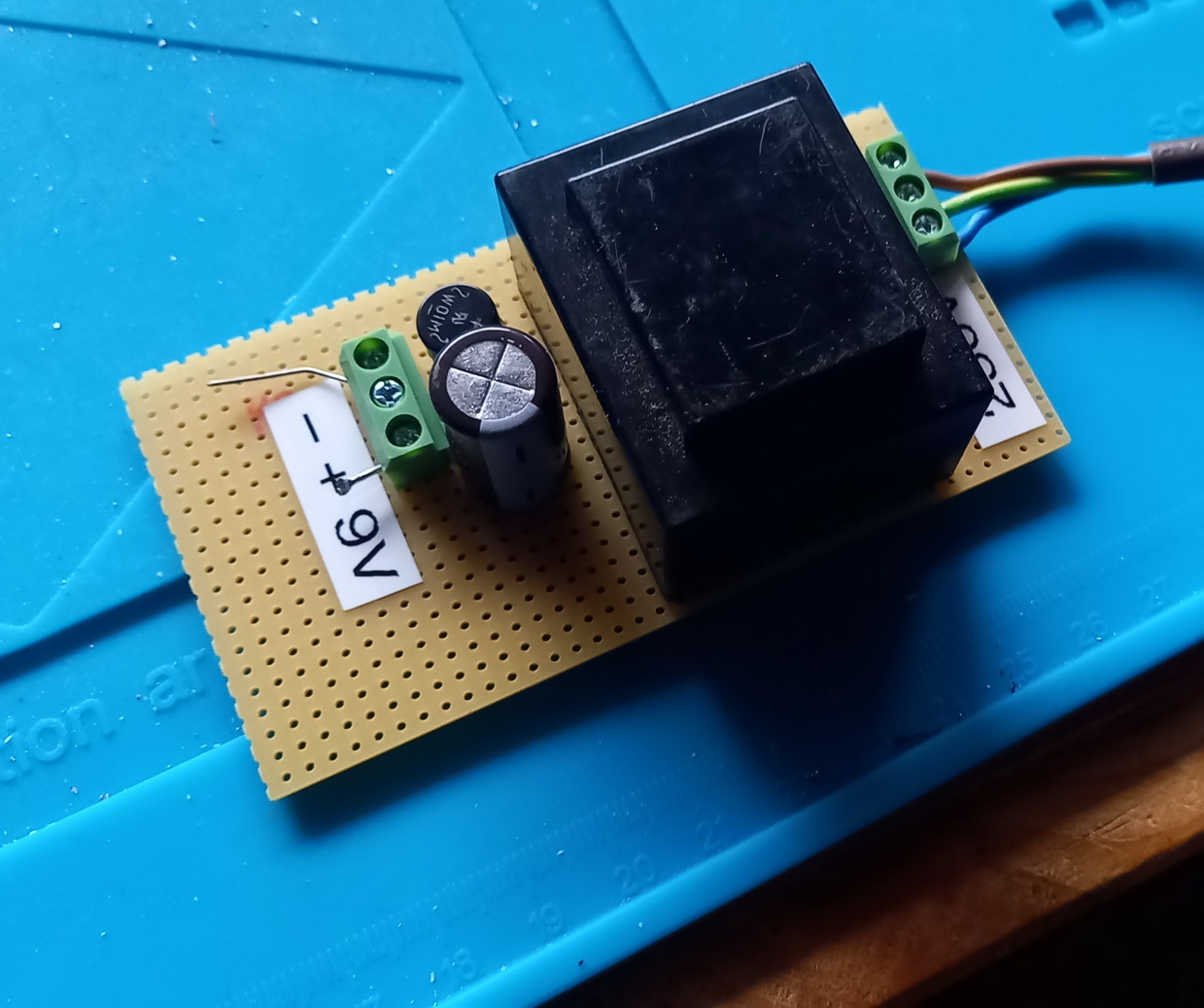

Netzgerät für Schrittmotor. Mit 9V hat der Motor genügend Kraft.
|
|

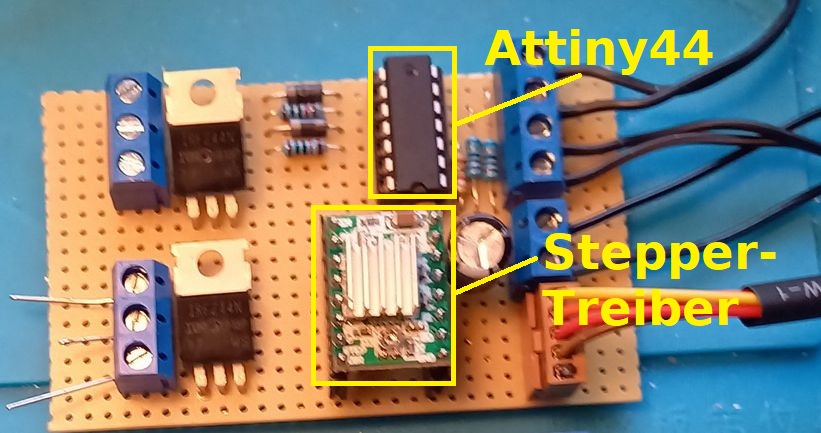

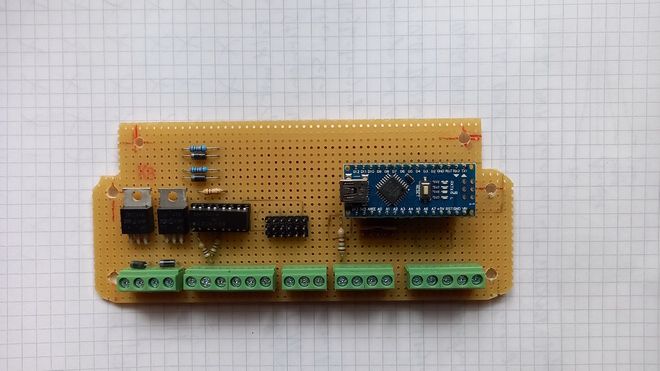

Schrittmotor-Steuerung. Der kleine Mikrocontroller liefert Schrittgeschwindigkeit, Laufrichtung, Signale für
Figuren-Motor und -Sound und 'guckt' auf die Endschalter
|

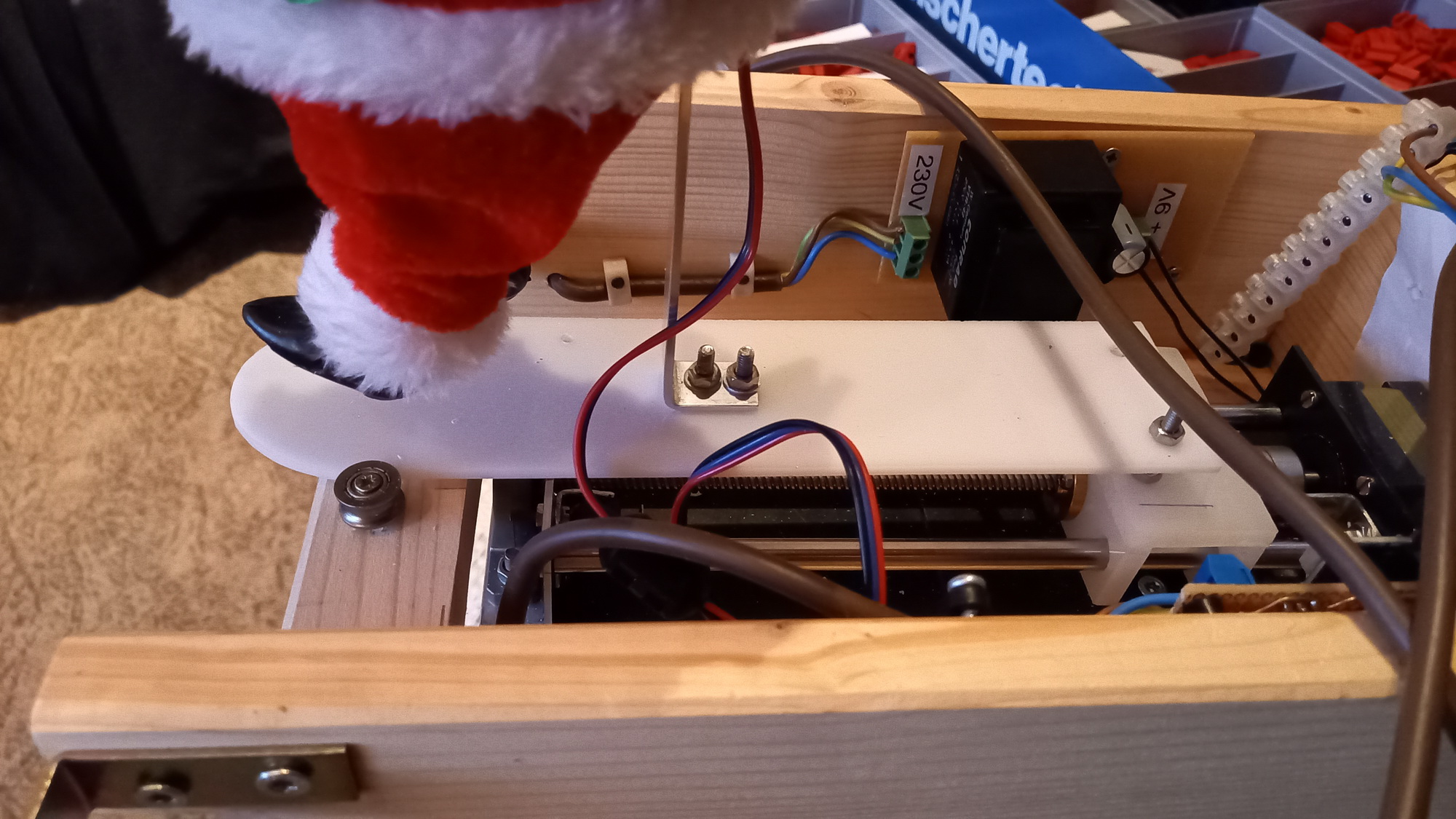

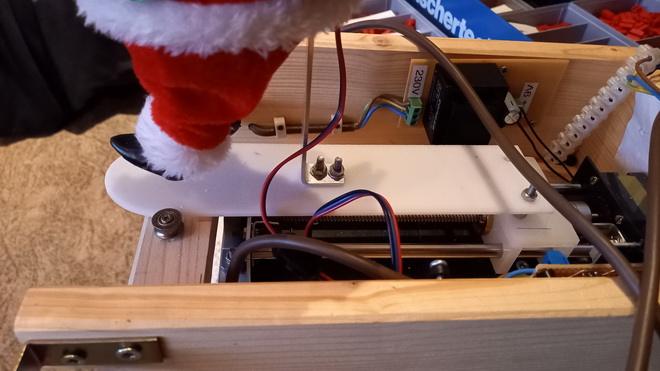

Die Santa-Figur wird auf einer Zunge montiert, die wiederum auf dem Werkzeugschlitten sitzt
|
So hängt der Ausschub mit Santa hinten am Haus
|
|
Damit man in den Ausschub nicht reingreifen kann, baue ich noch eine Schutzhaube
|

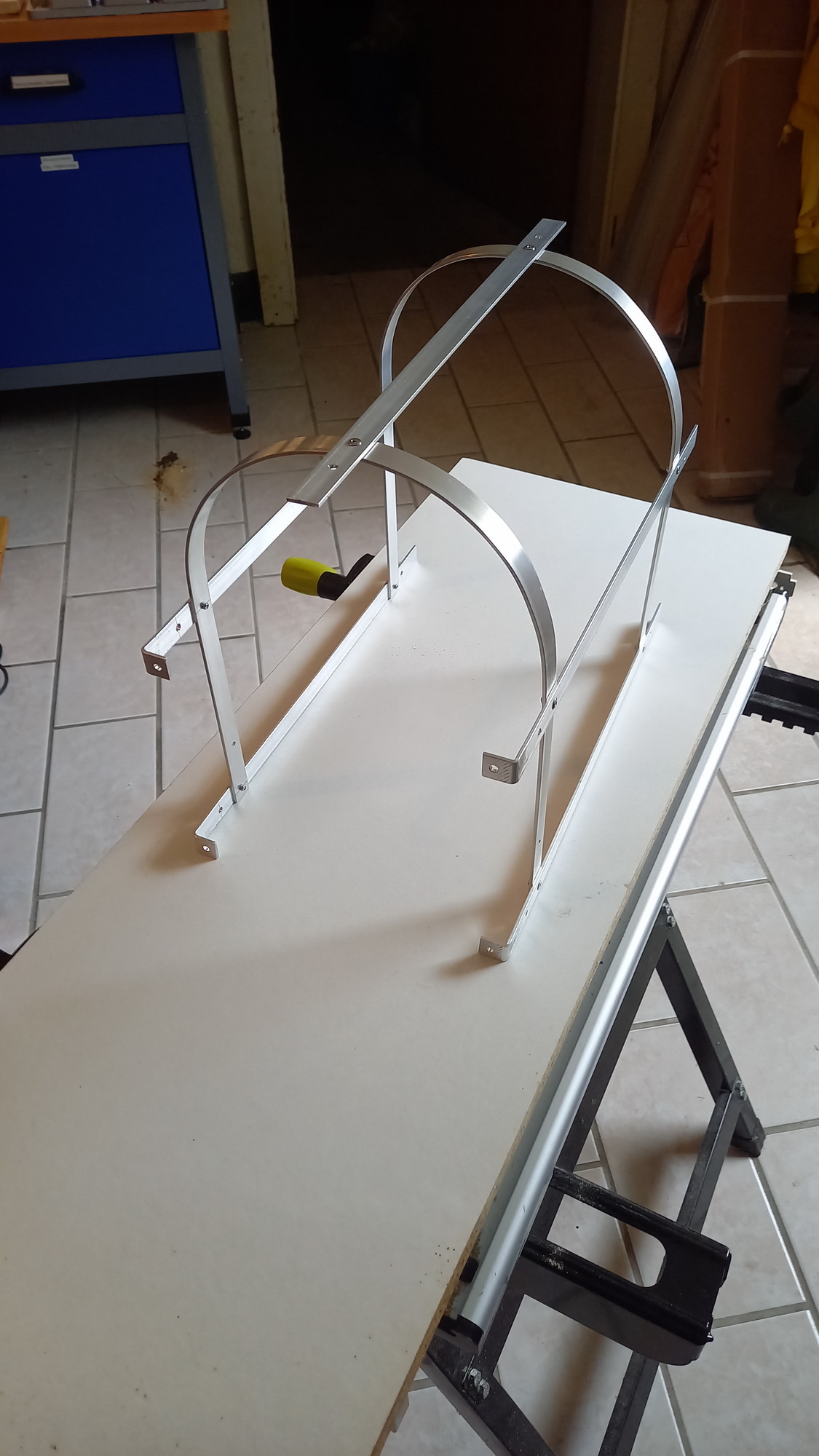

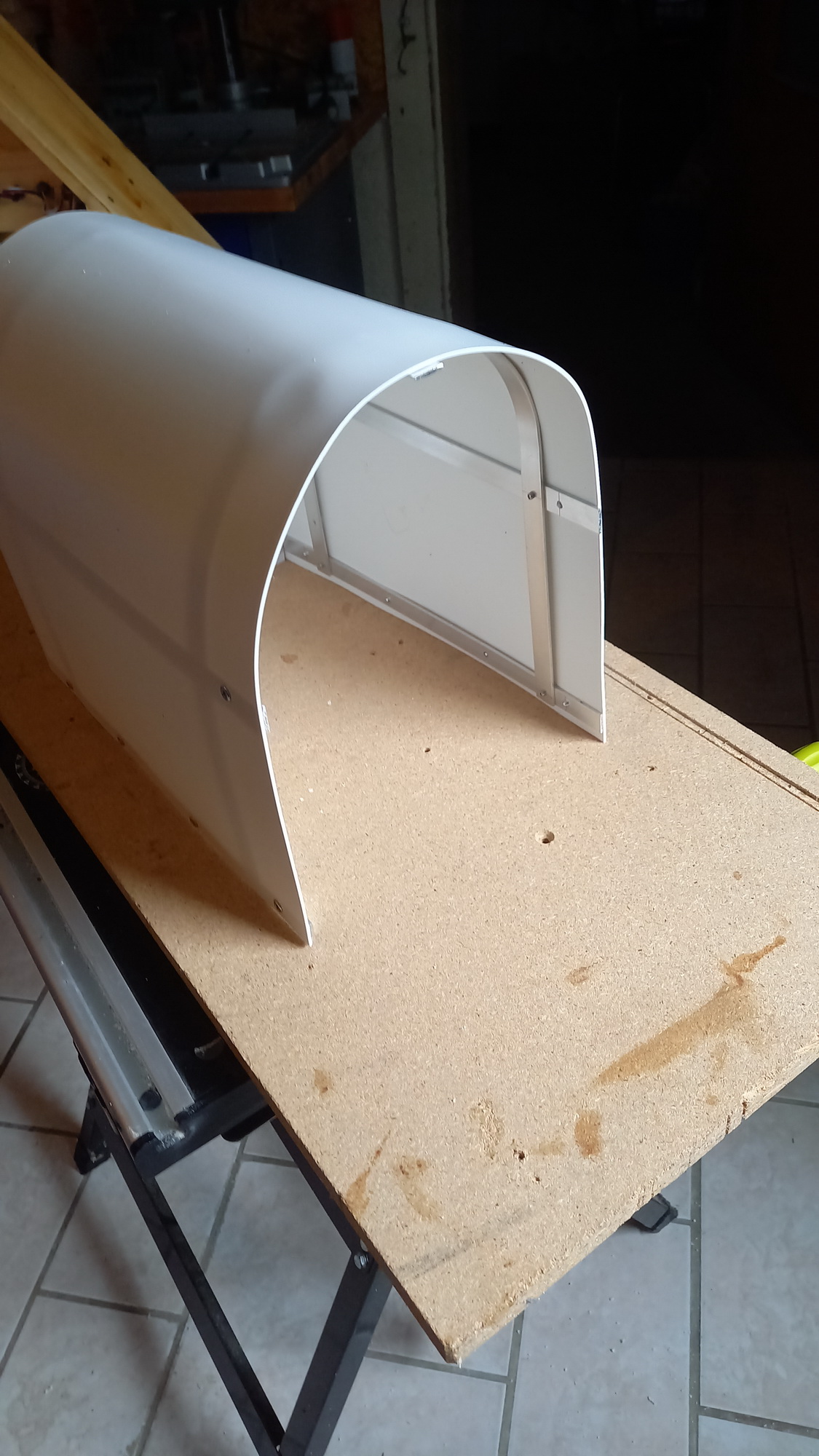

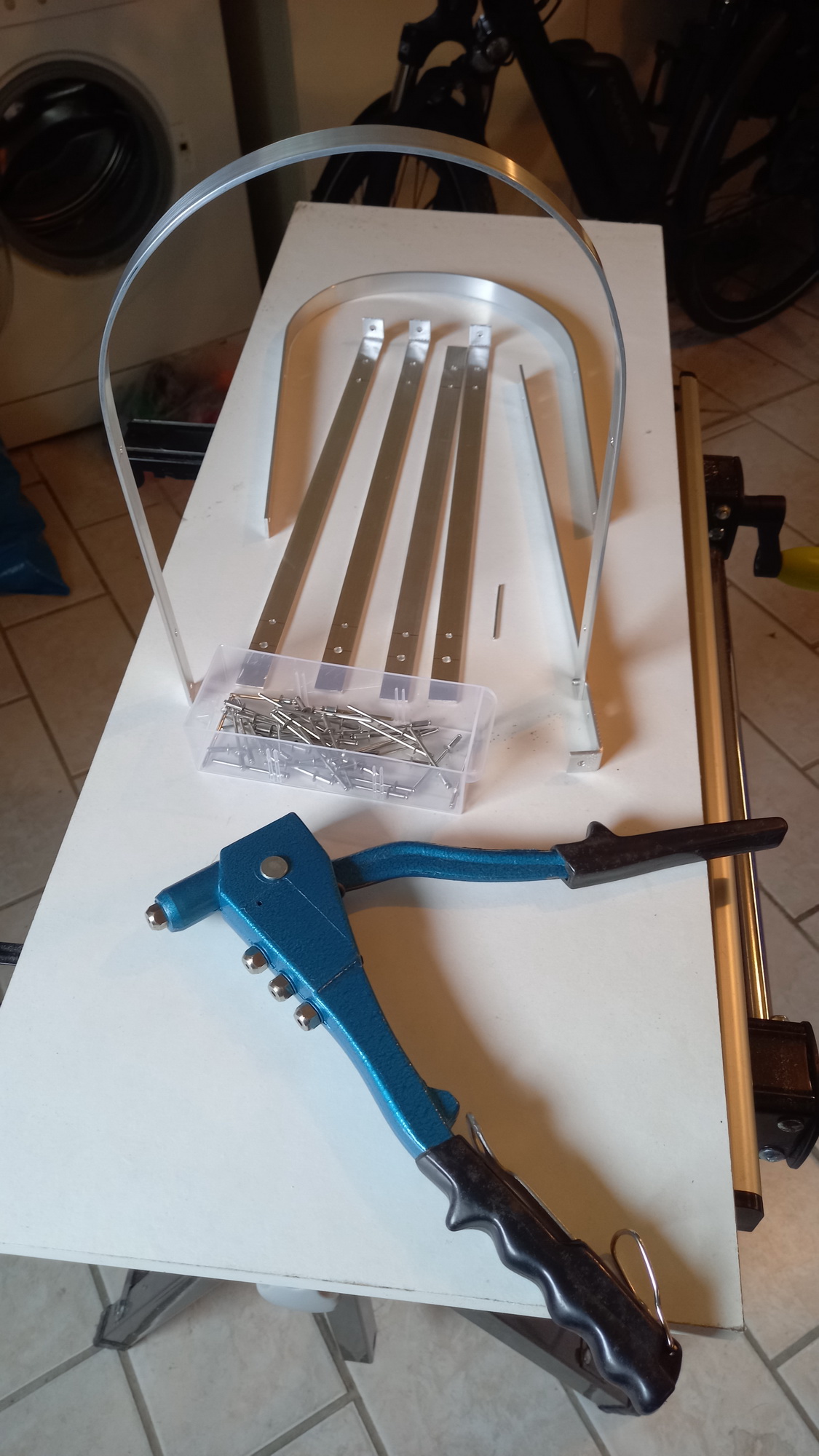

Dieses gebogene Aluminiumgestell wird mit Kunststoff beplankt und...
|
...später über den Auschub samt Santa gestülpt und befestigt
|
|
Gimmick Nr3: Eine Türklingel
|
|

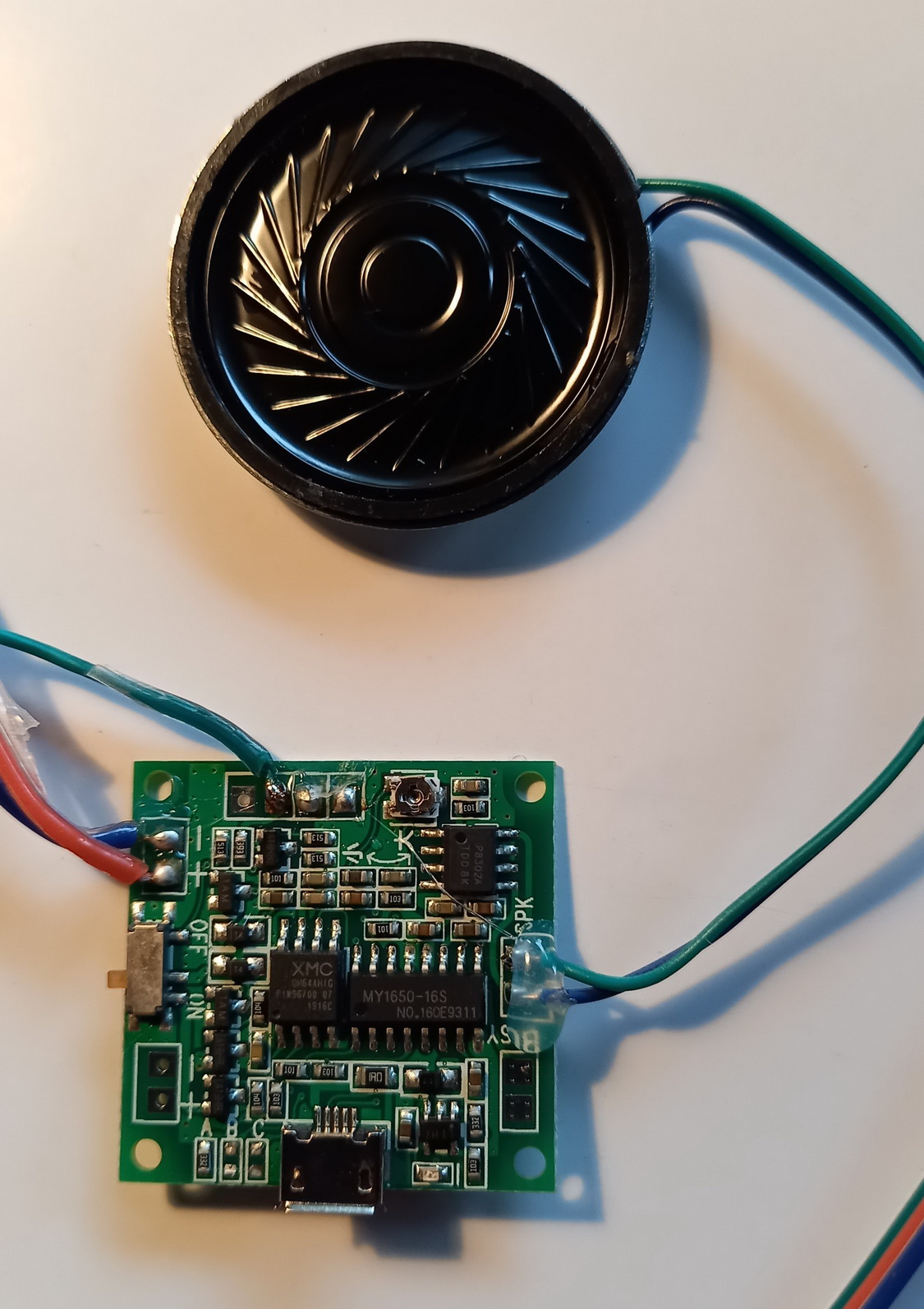

MP3-Soundmodul. So konfiguriert, damit man es per Schaltdraht aktivieren kann
|

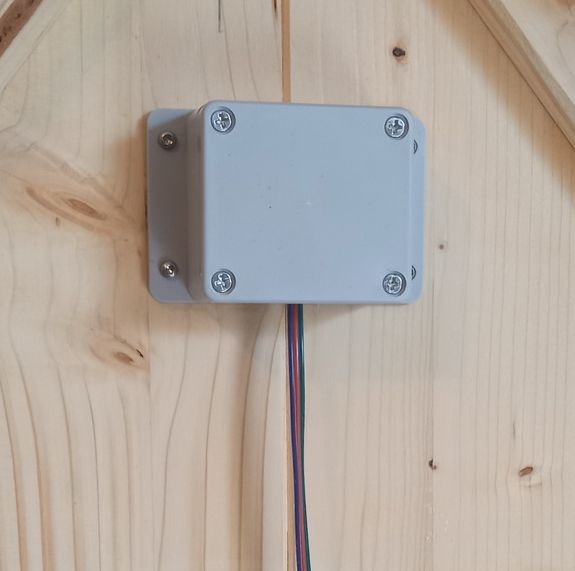

verpackt in einem Flanschgehäuse wird es von hinten an die Haus-Front geschraubt
|

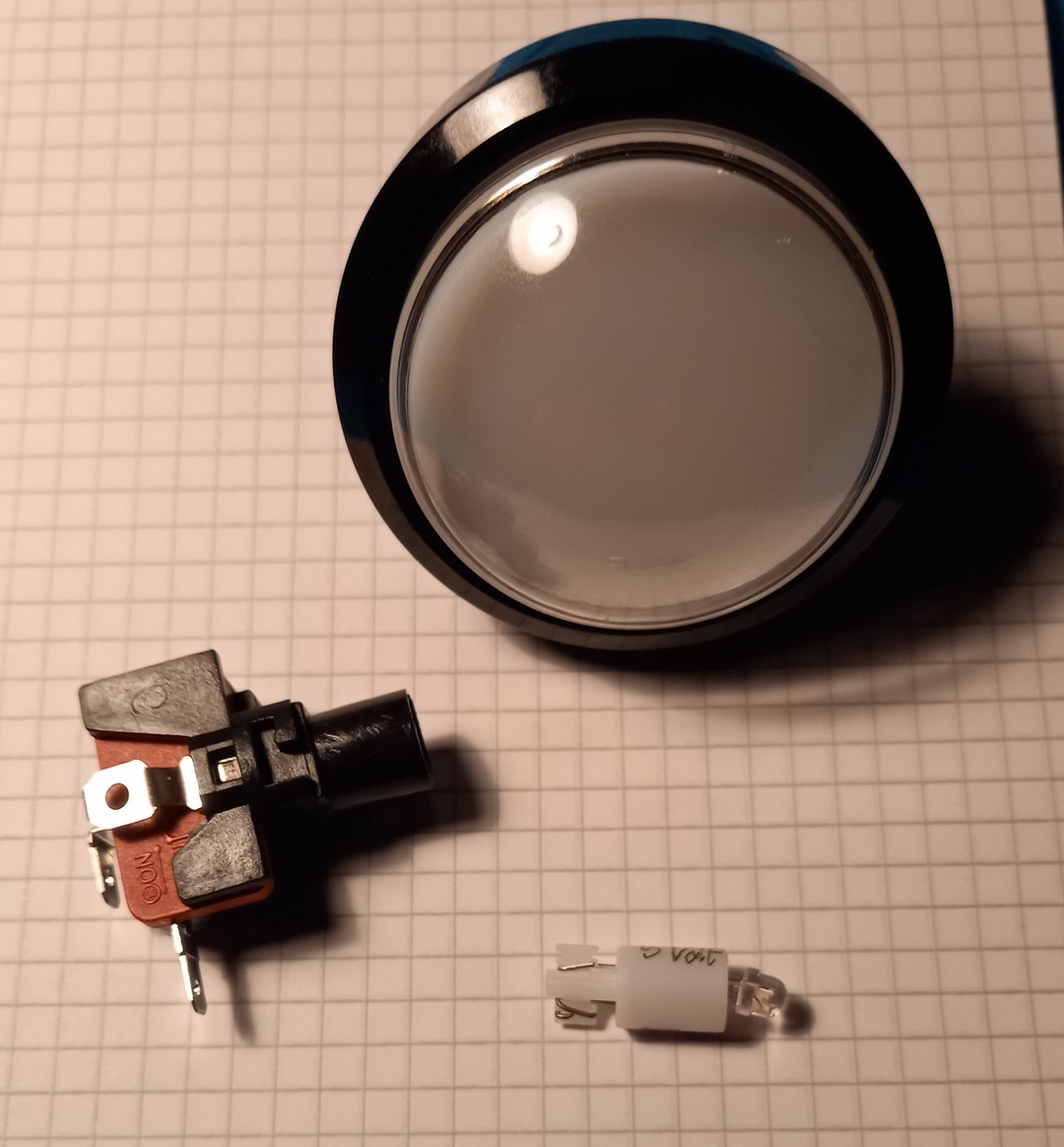

Ein Buzzer-Knopf, umgerüstet auf 5Volt
|
|

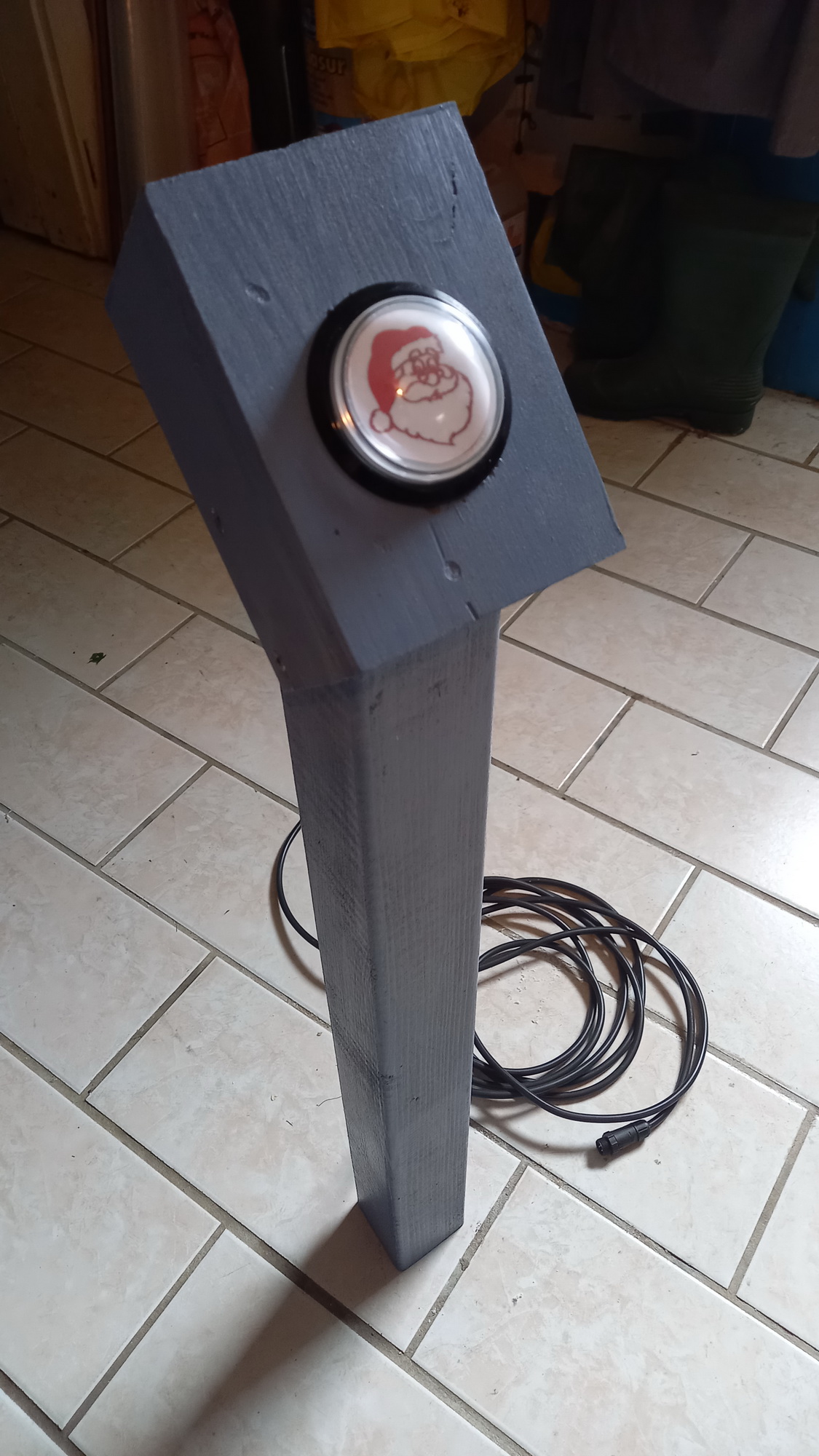

Fertiger Klingel-Buzzer für Erdspieß-Montage
|
|
|
Und nun endlich das Haus
|
|
|

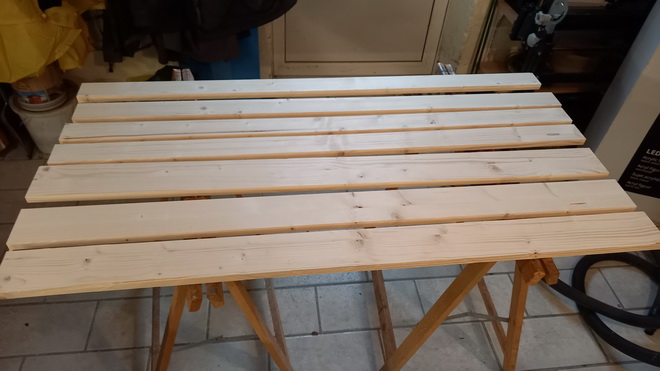

Zuerst Bretter für das Grundgerüst sägen
|

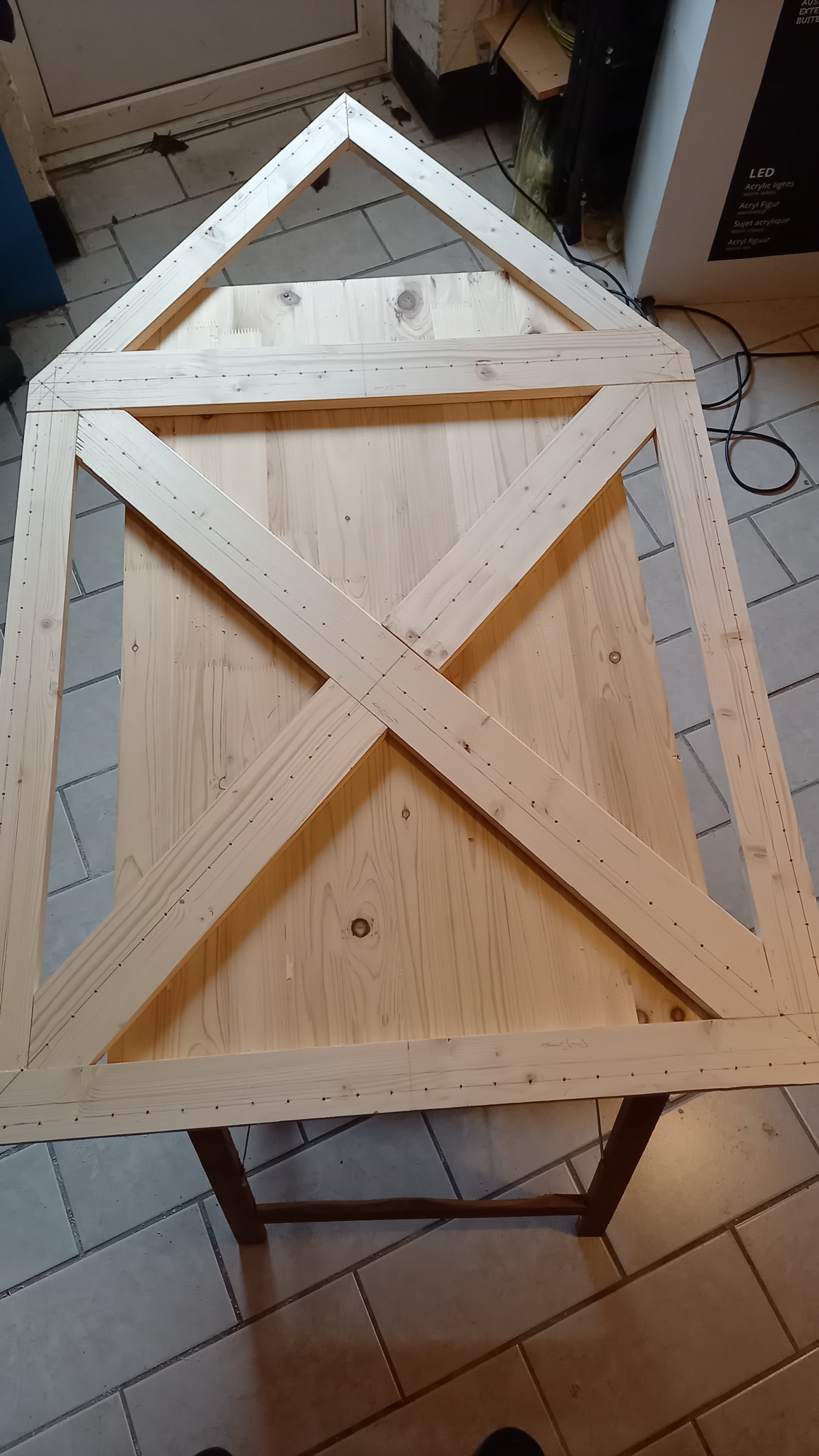

Zusammengeleimtes Grundgerüst mit Markierungen für 216 Pixel-LEDs
|

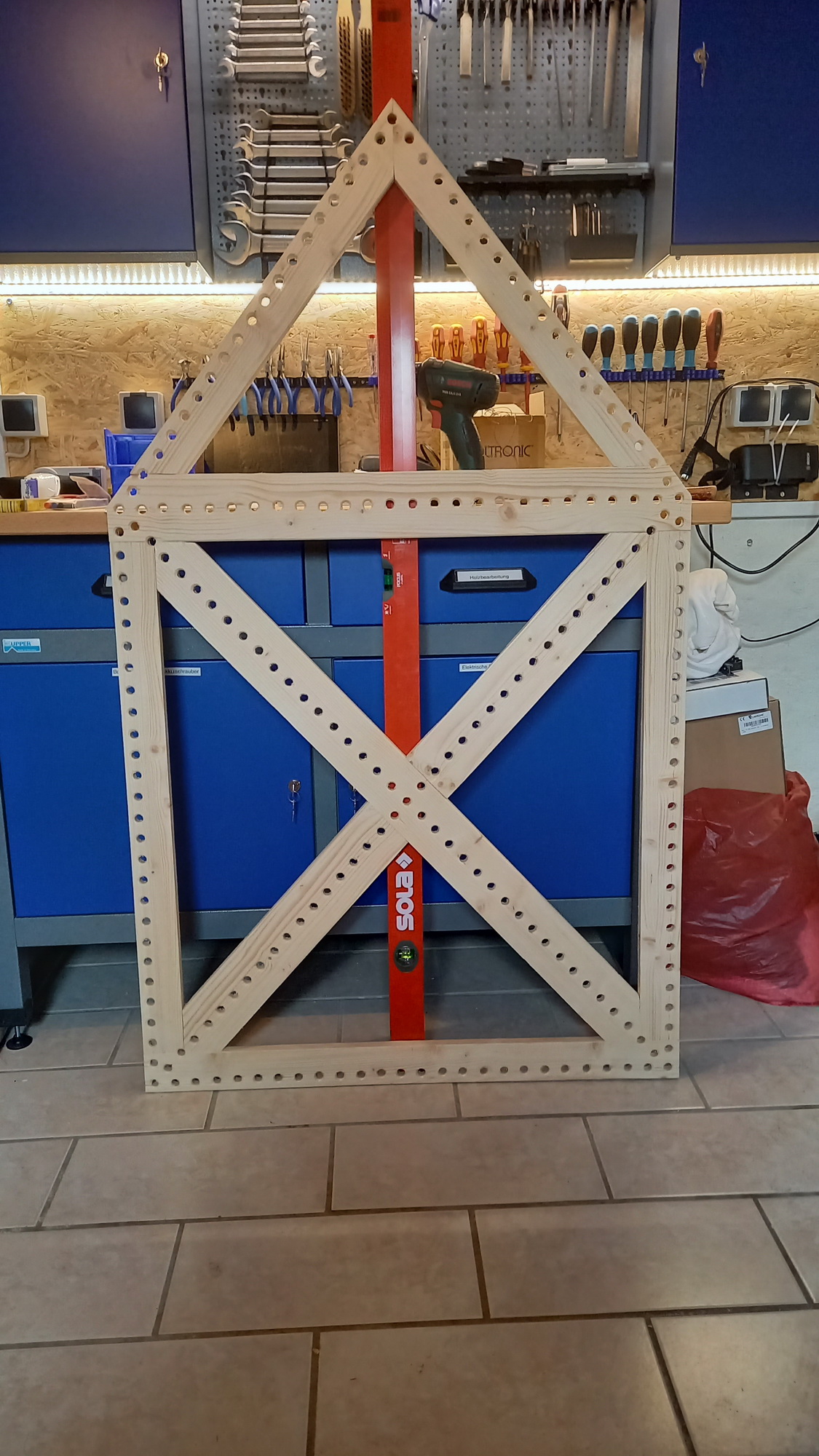

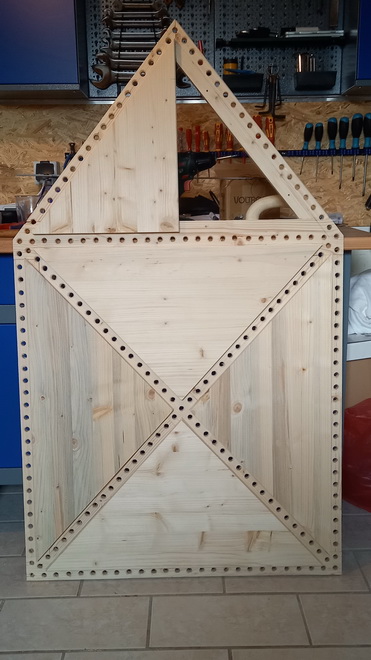

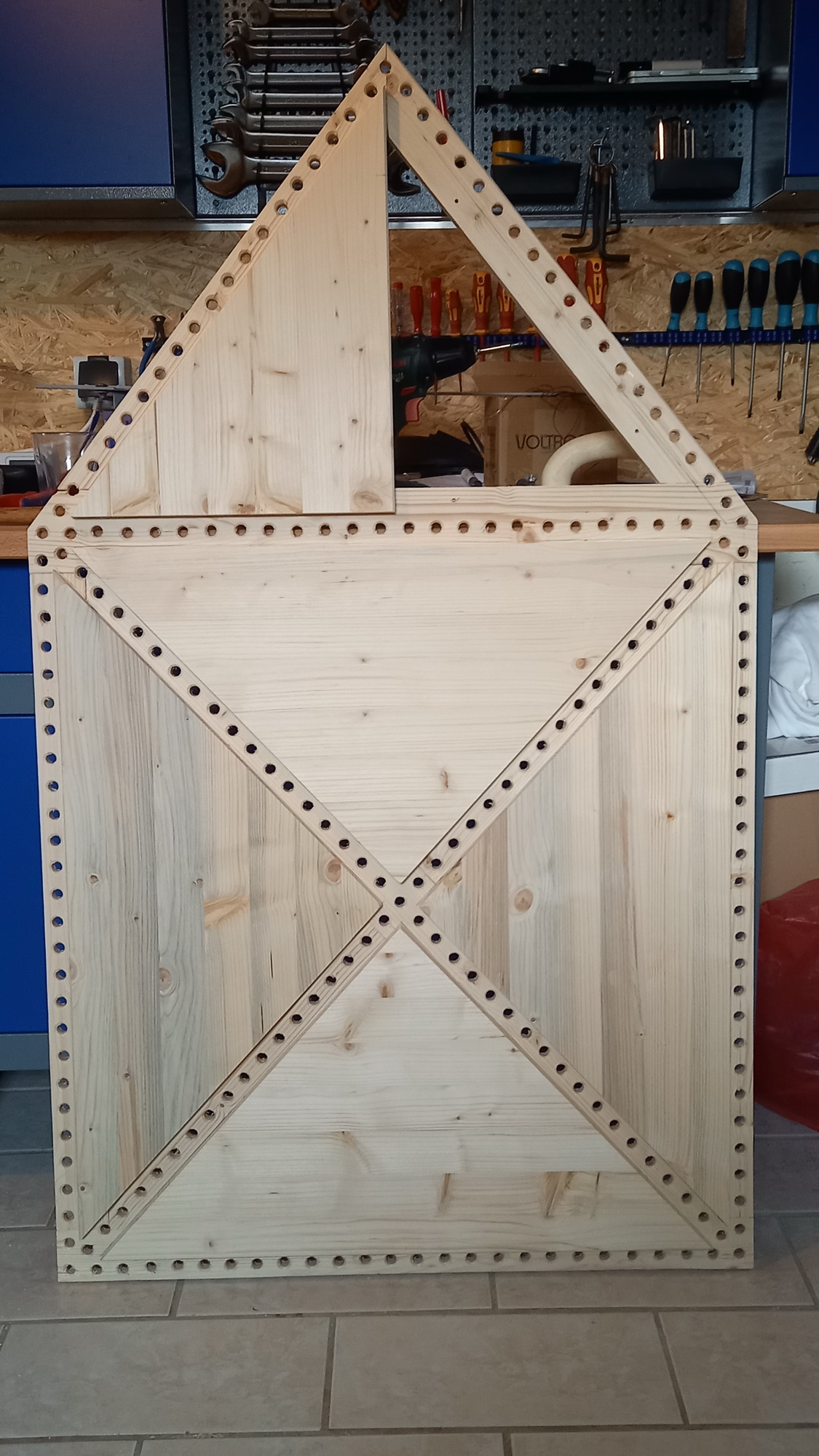

Grundgerüst mit 216 Löcher für die LEDs. Höhe des Bauwerks etwa 130cm
|
Dann die Fassade verkleiden. Nun werden auch die Lichtkanäle sichtbar
|

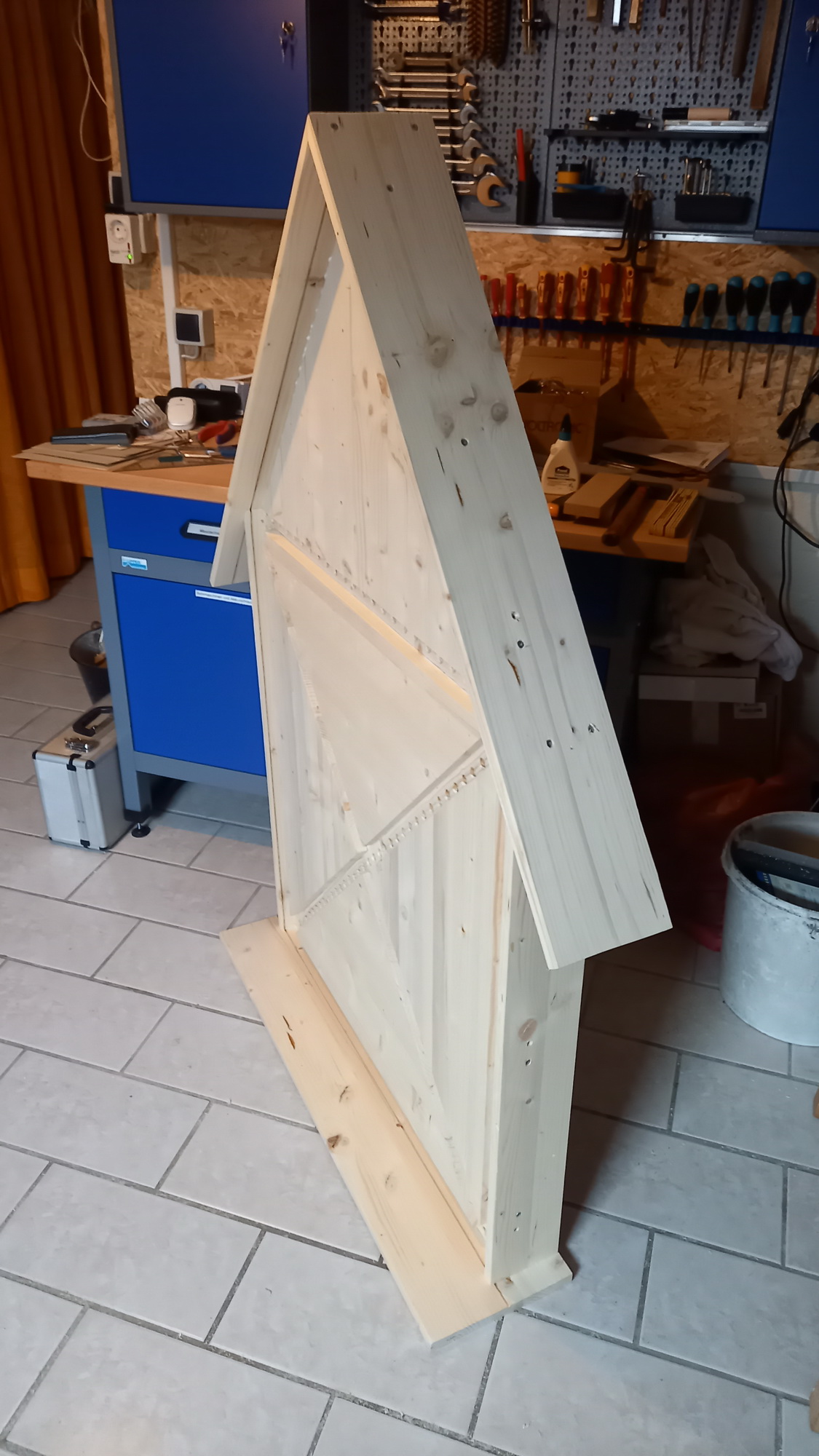

Dann noch Seitenwände, Dach und Fußboden
|

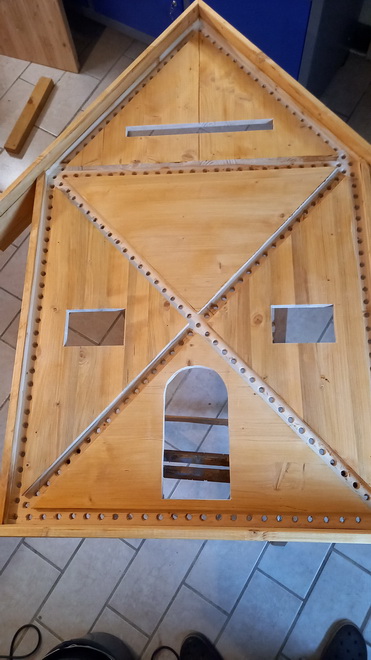

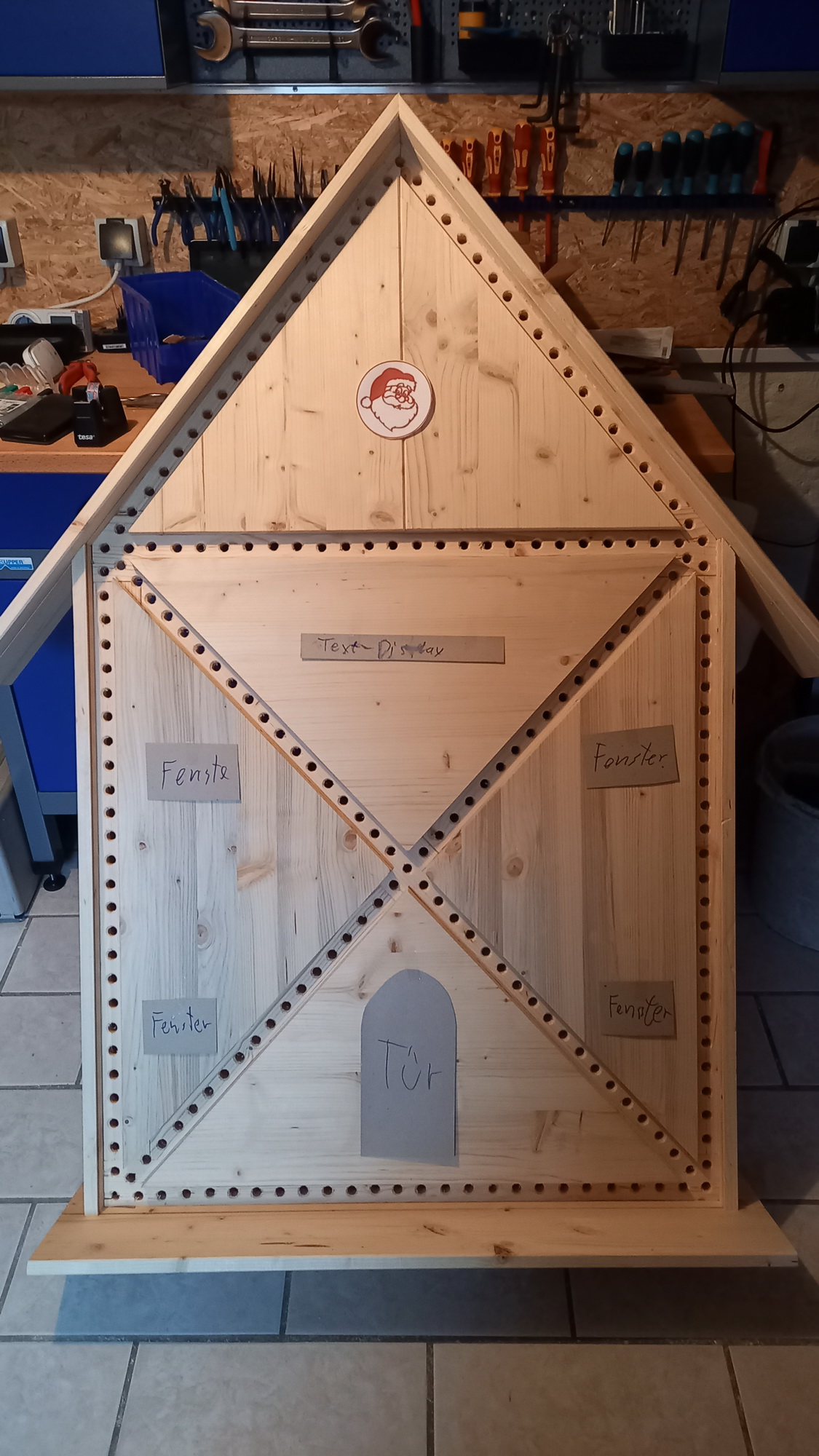

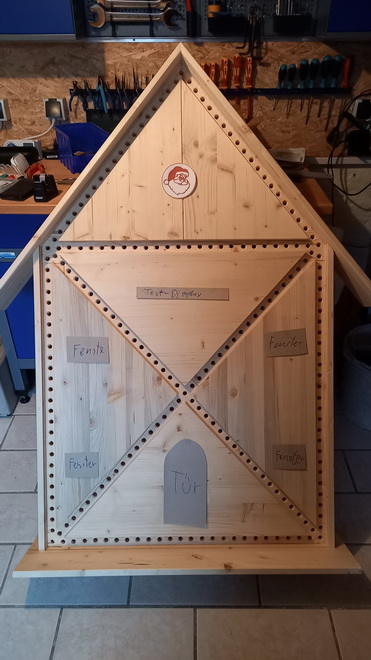

Nun die Ausstattung planen. Es braucht eine Tür für Santa, ein Logo, ein Textdisplay und mindestens 2 Fenster
|

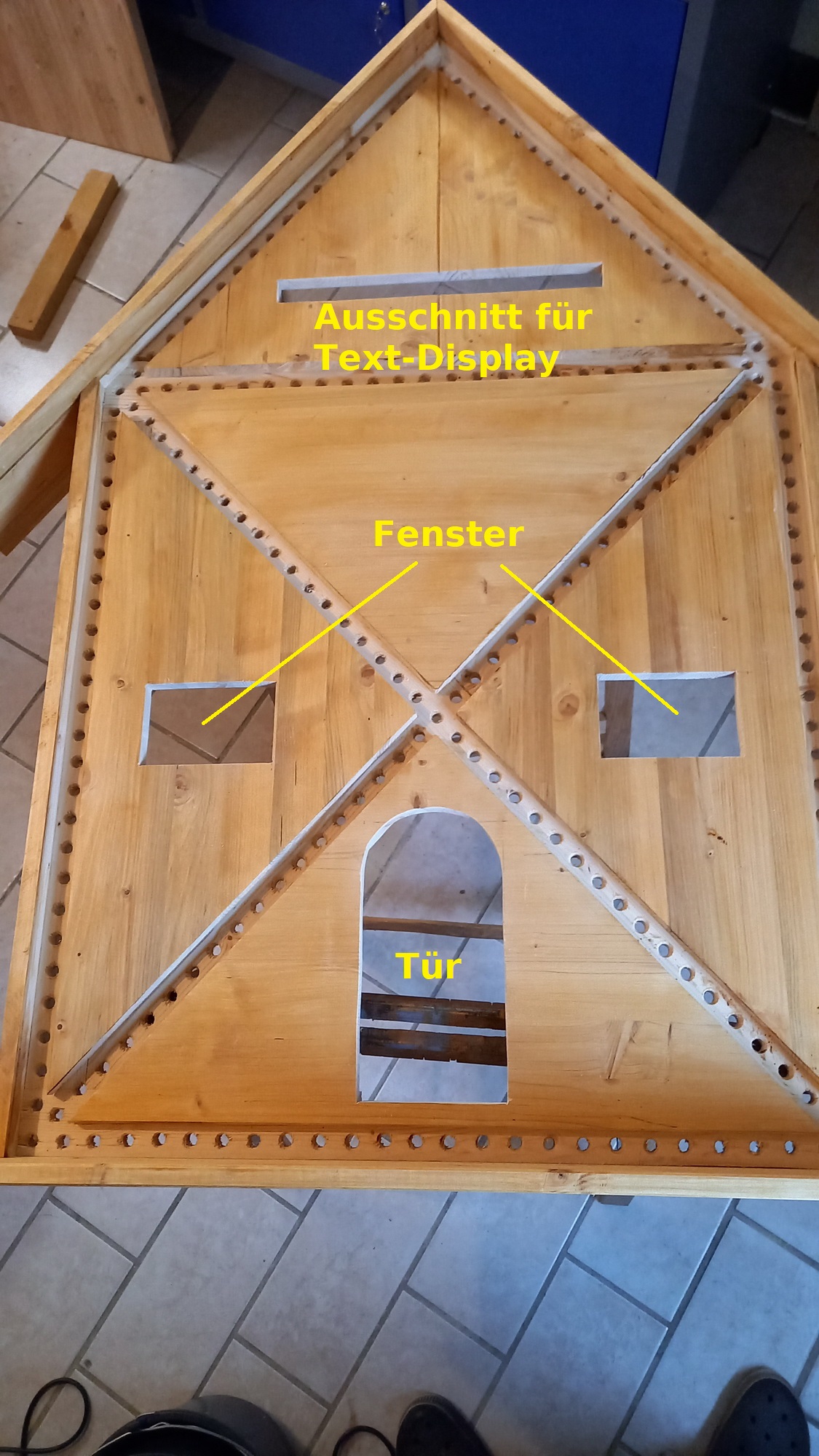

Und hier die tatsächliche Ausstattung. Unumkehrbar :-)
|

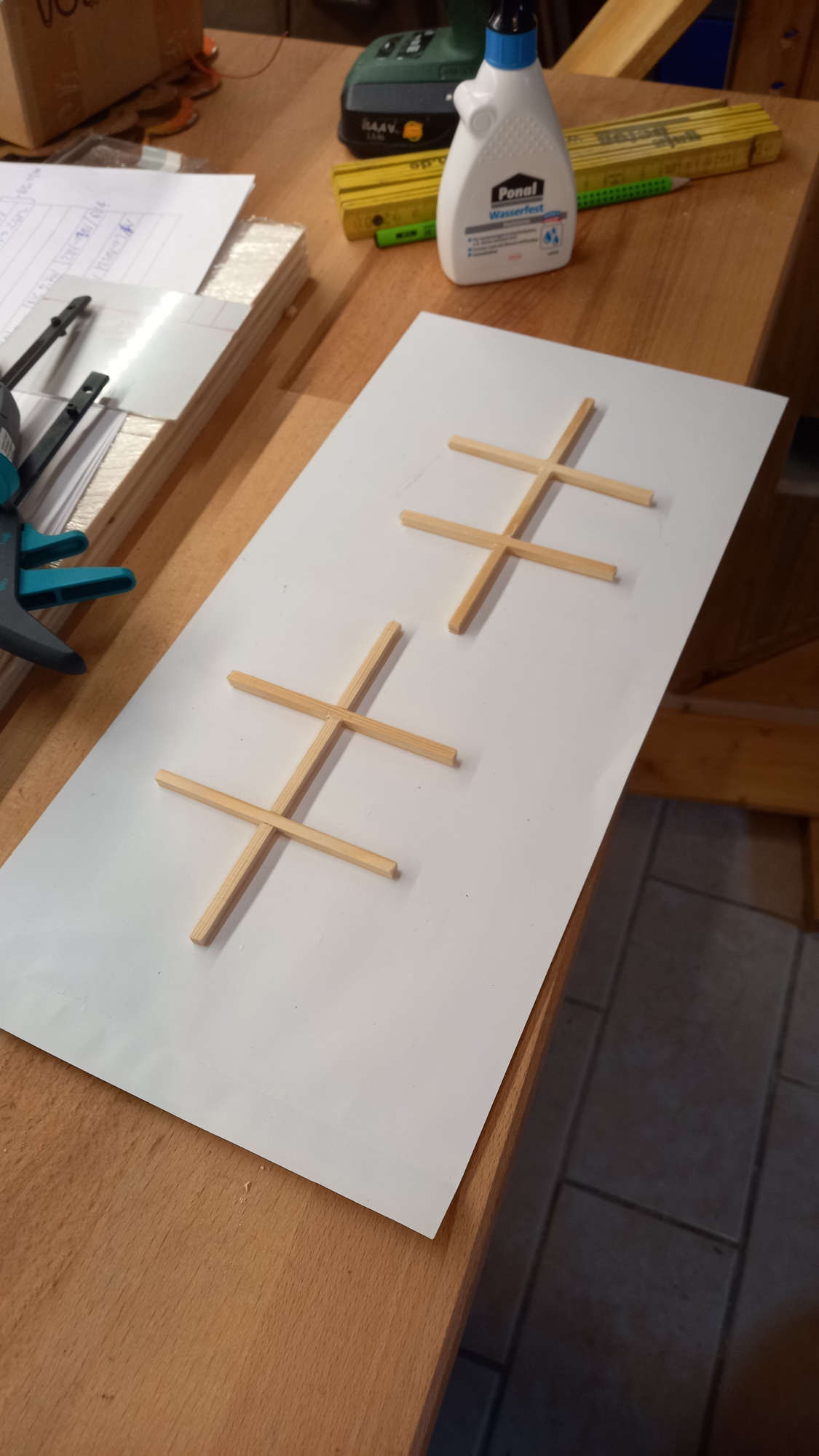

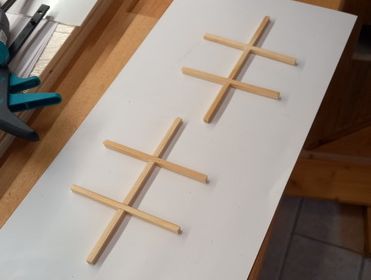

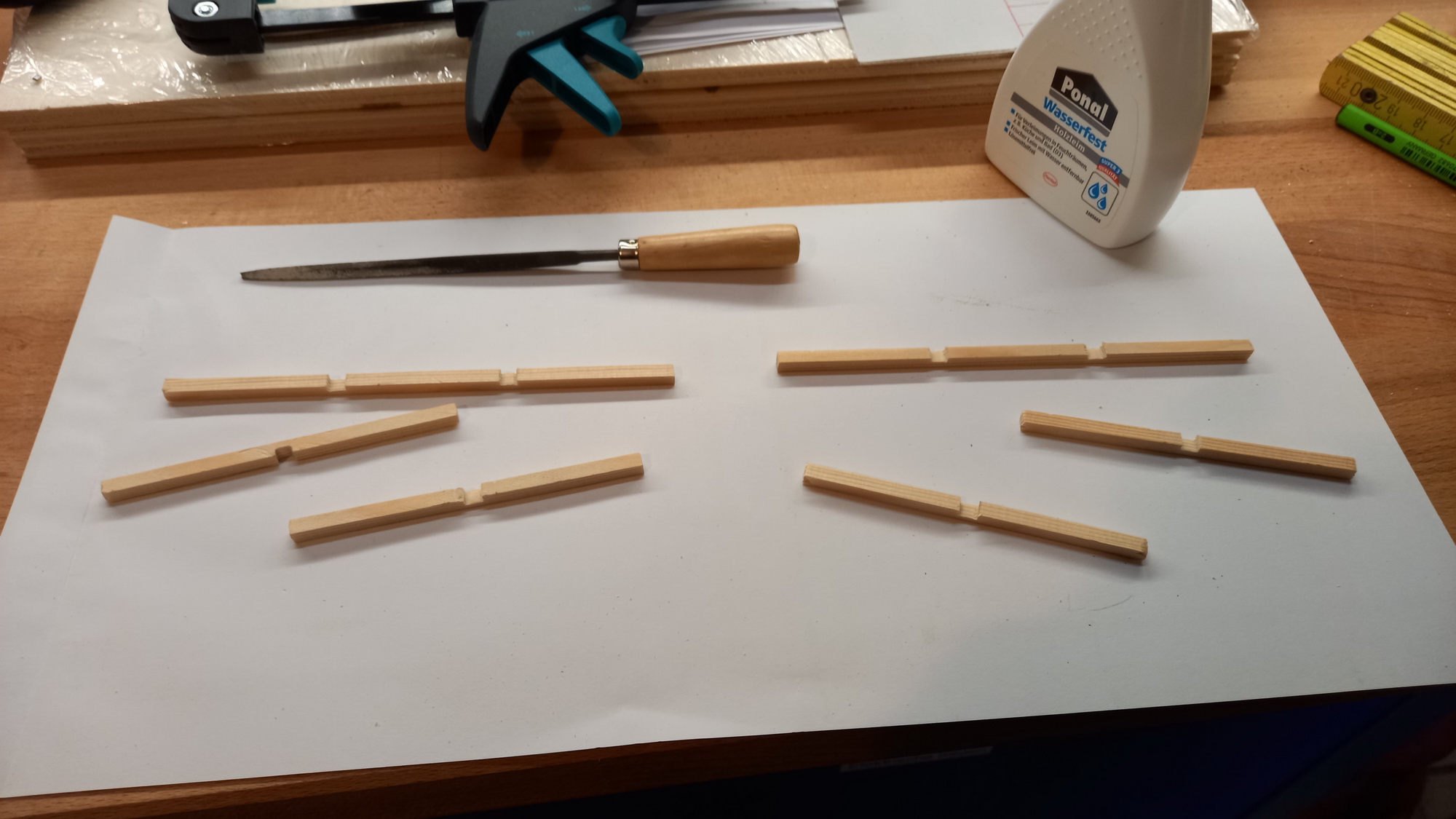

Kleine Hölzer für Fenstersprossen
|

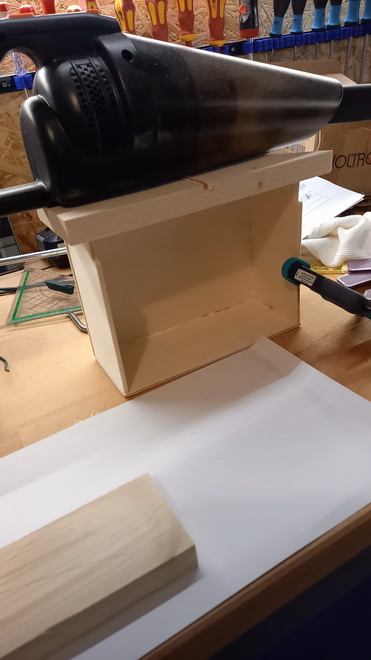

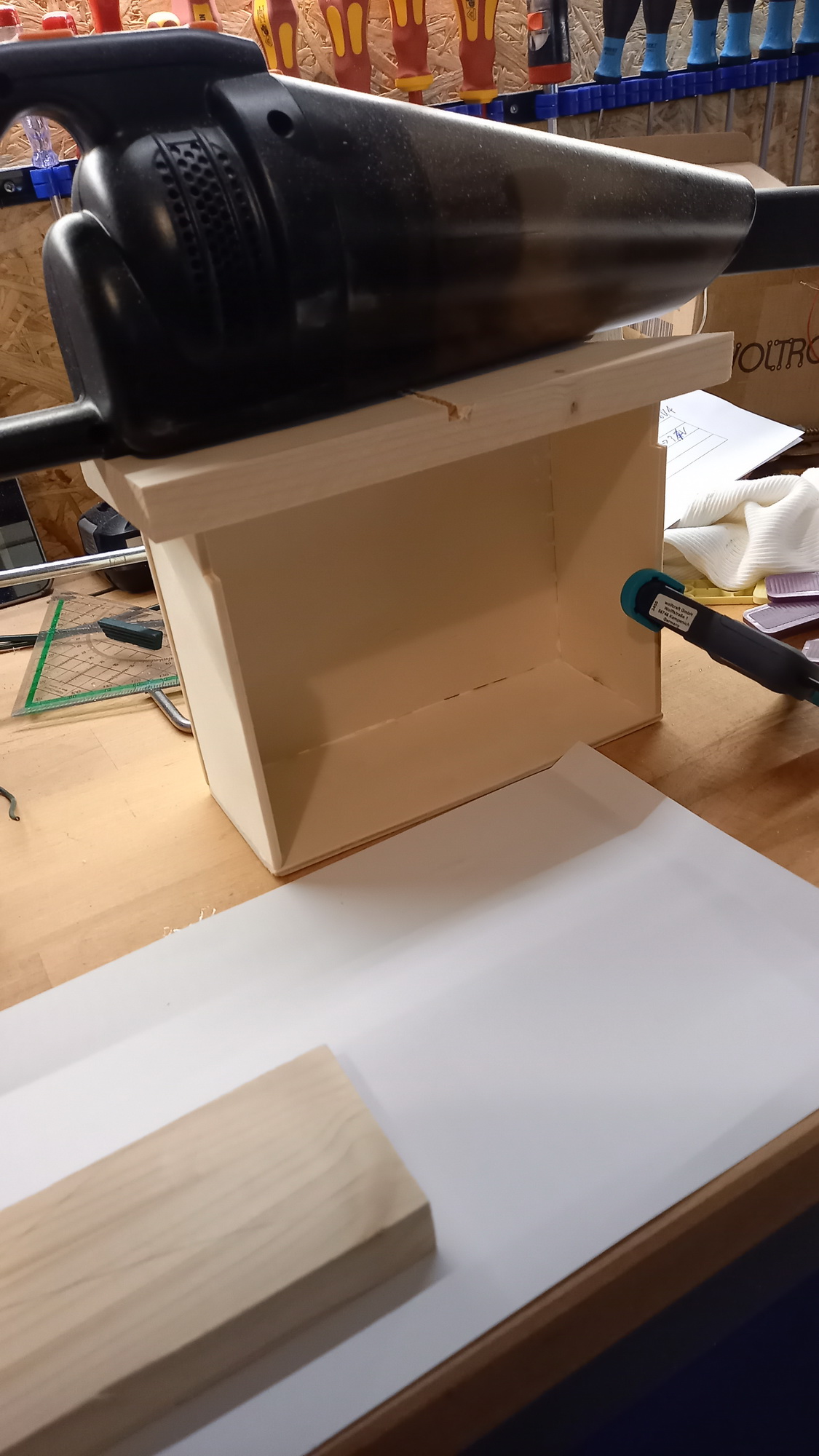

und ein Lichtschacht für die Fenster. Oben kommt später ein Deckel drauf
|

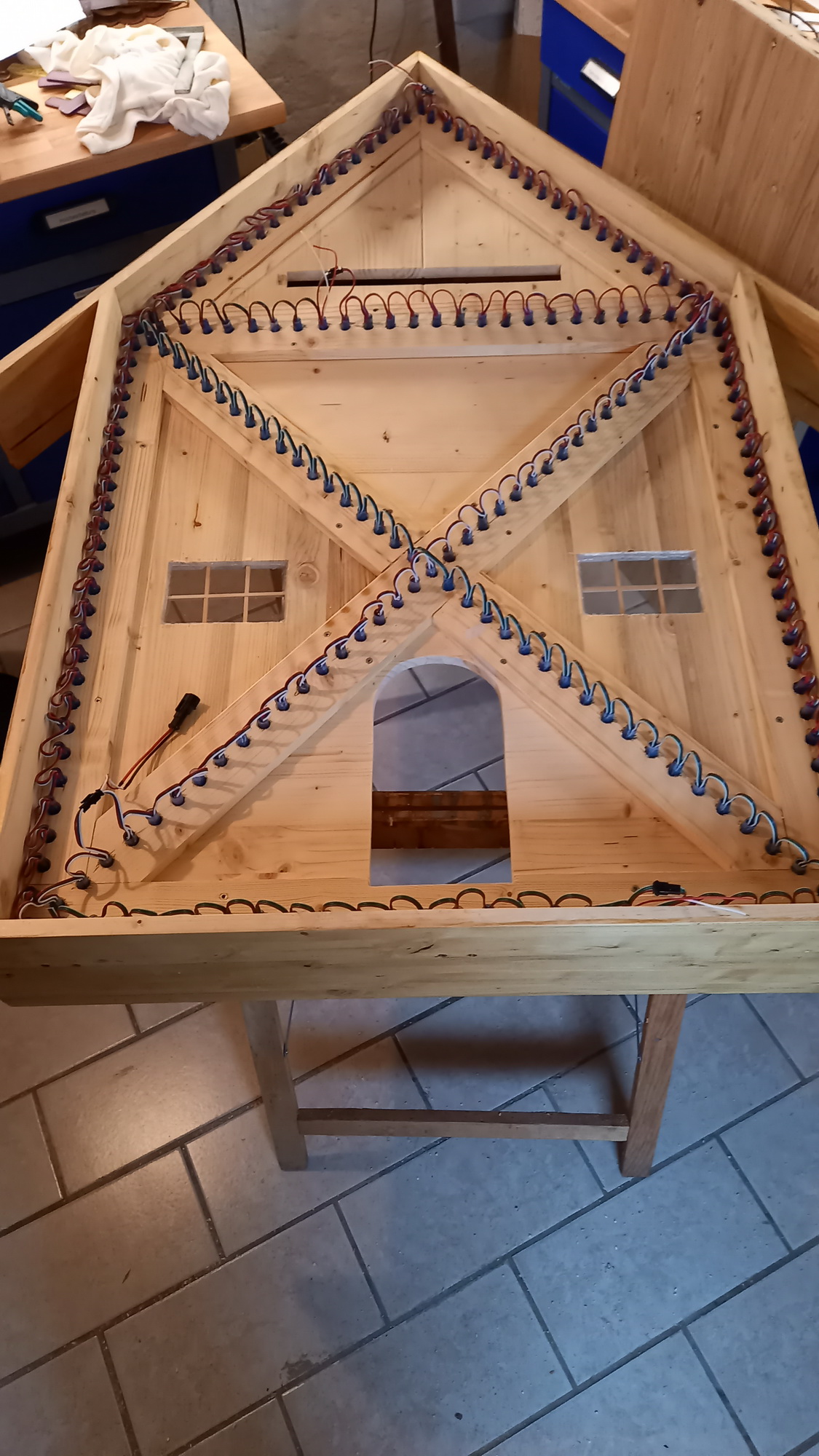

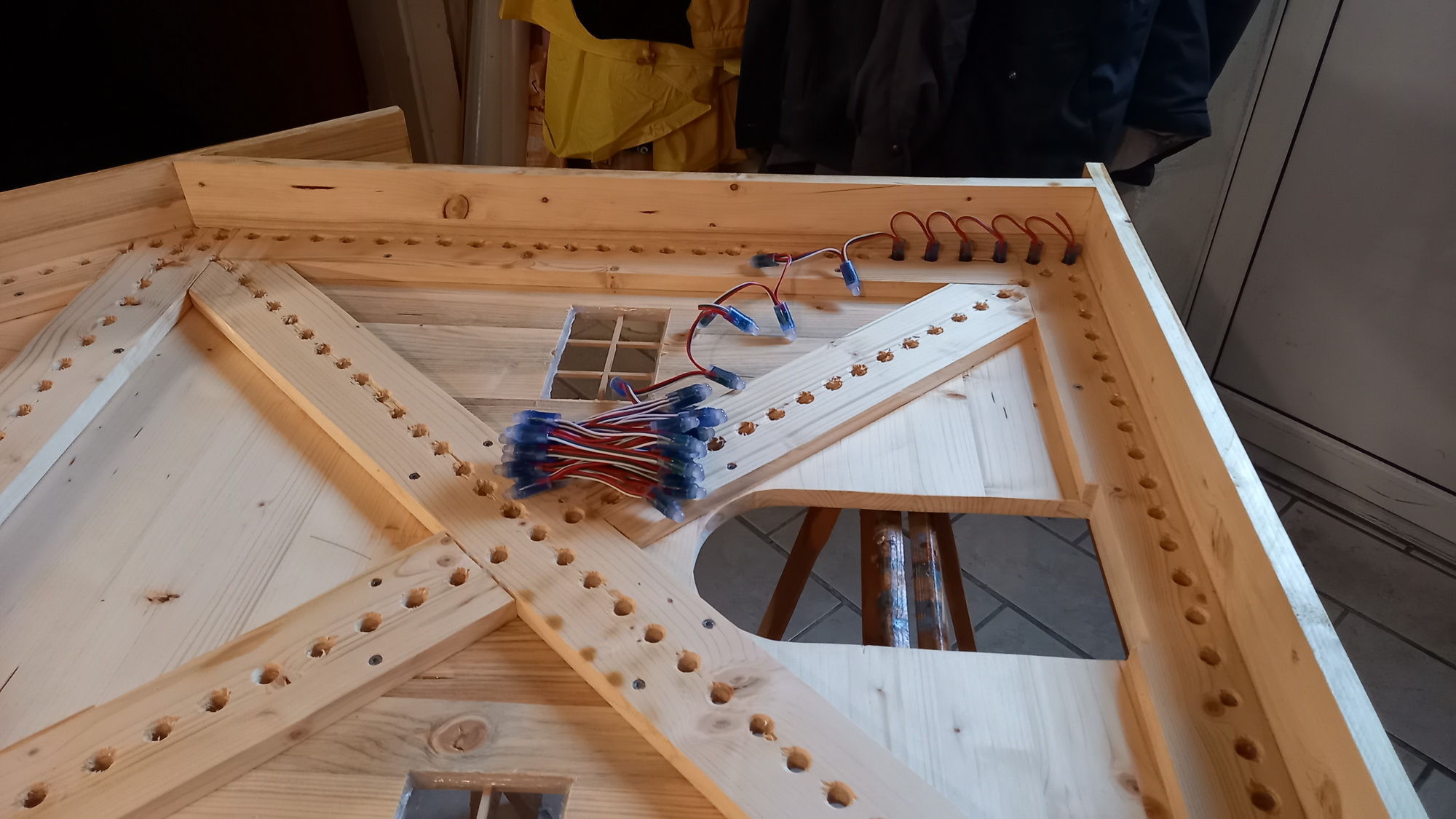

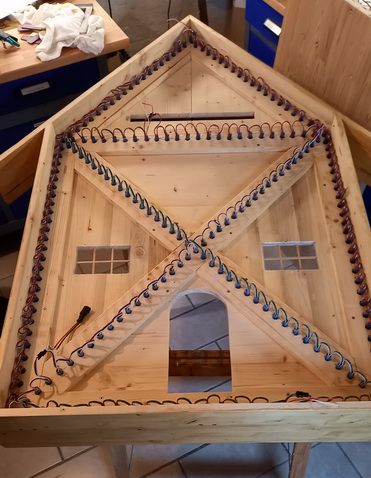

Nun können schon die 216 LEDs eingesteckt werden
|
Dank 12mm Bohrung halten sie selbstständig in den Löchern
|

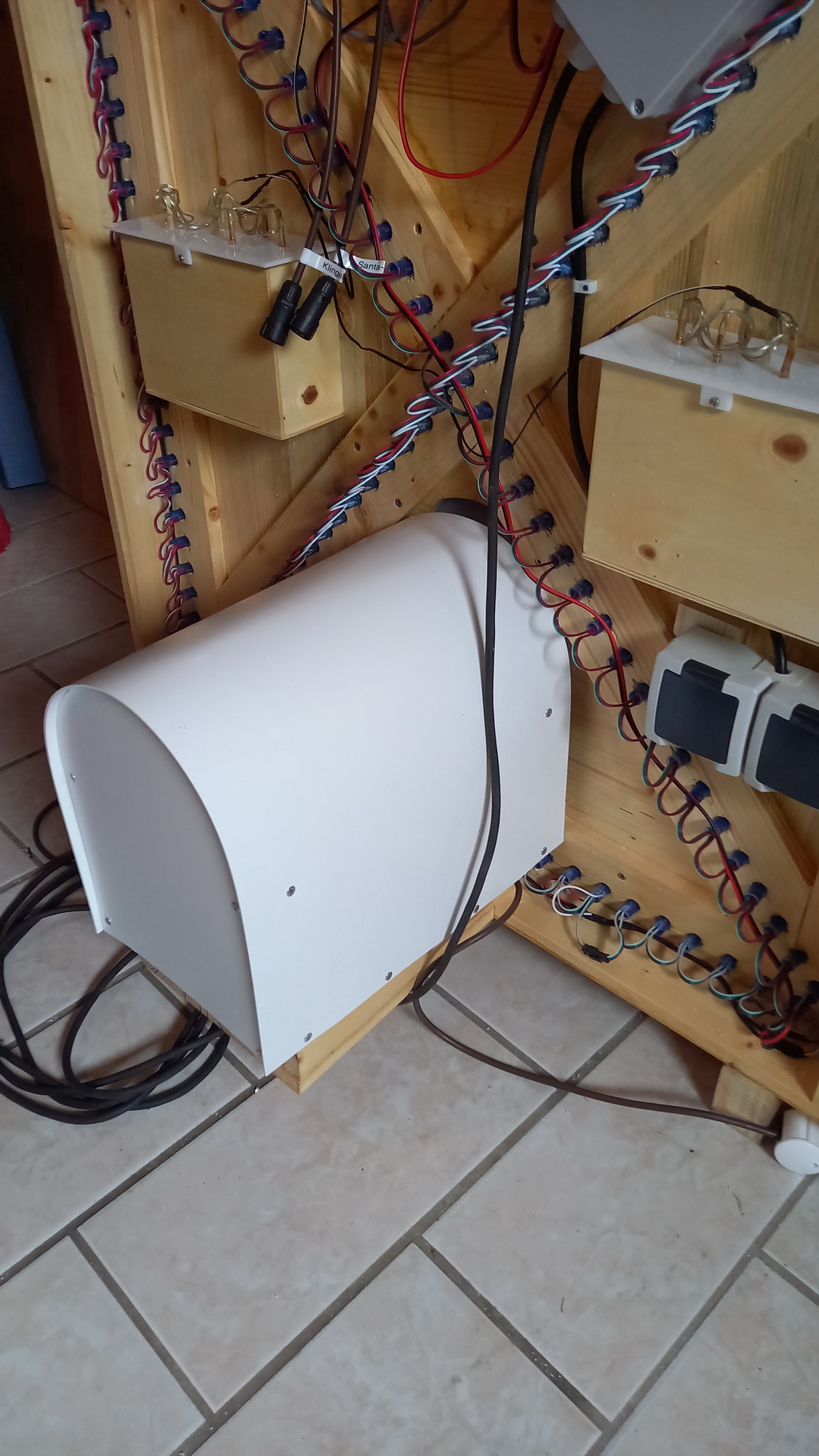

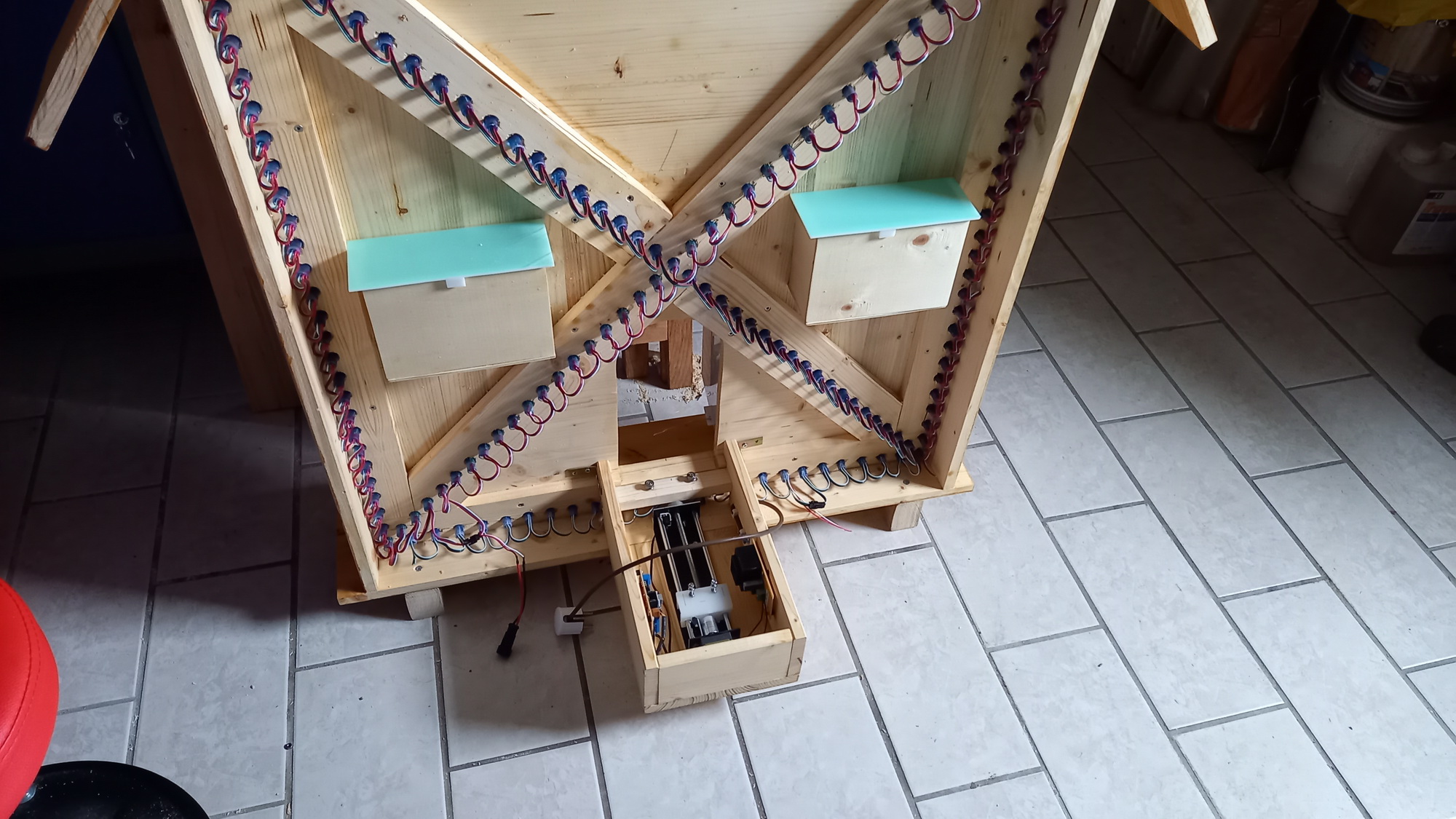

Lichtschächte an den Fenstern mit Deckel und unten der Santa-Ausschub
|
Sieht schon wohnlich aus
|

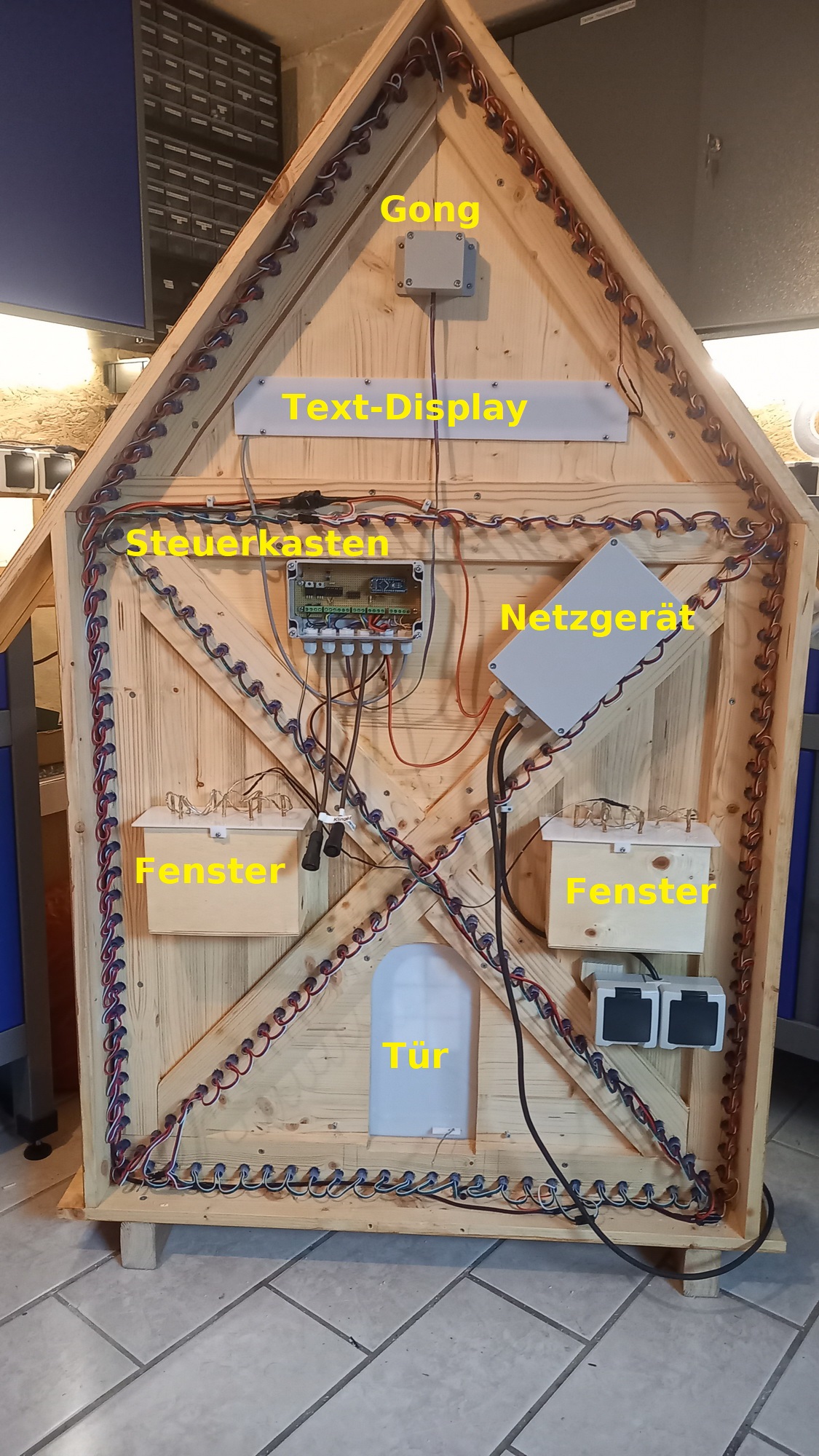

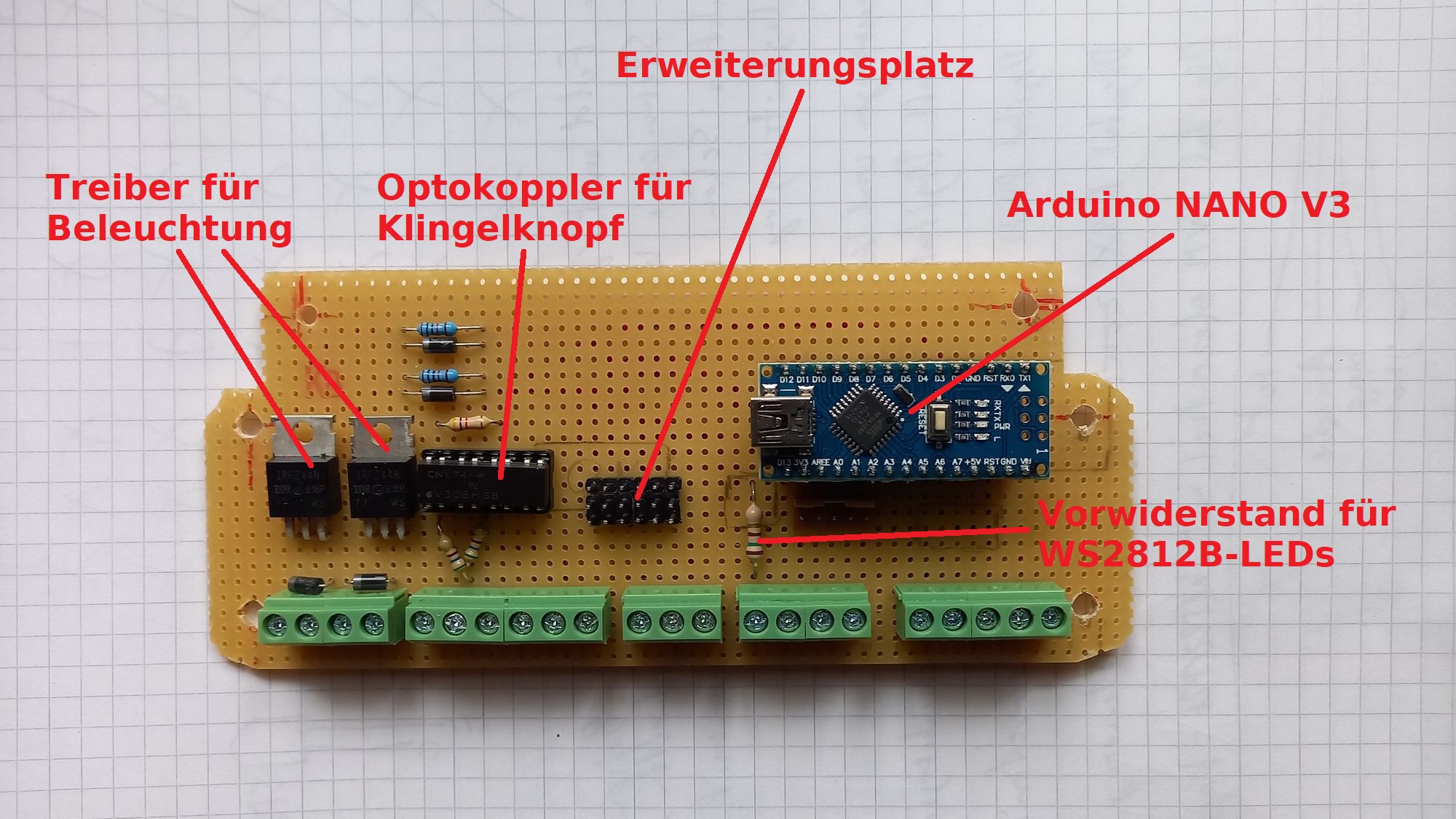

Hier die Hauptsteuerung für das Haus. Ohne geht nix
|

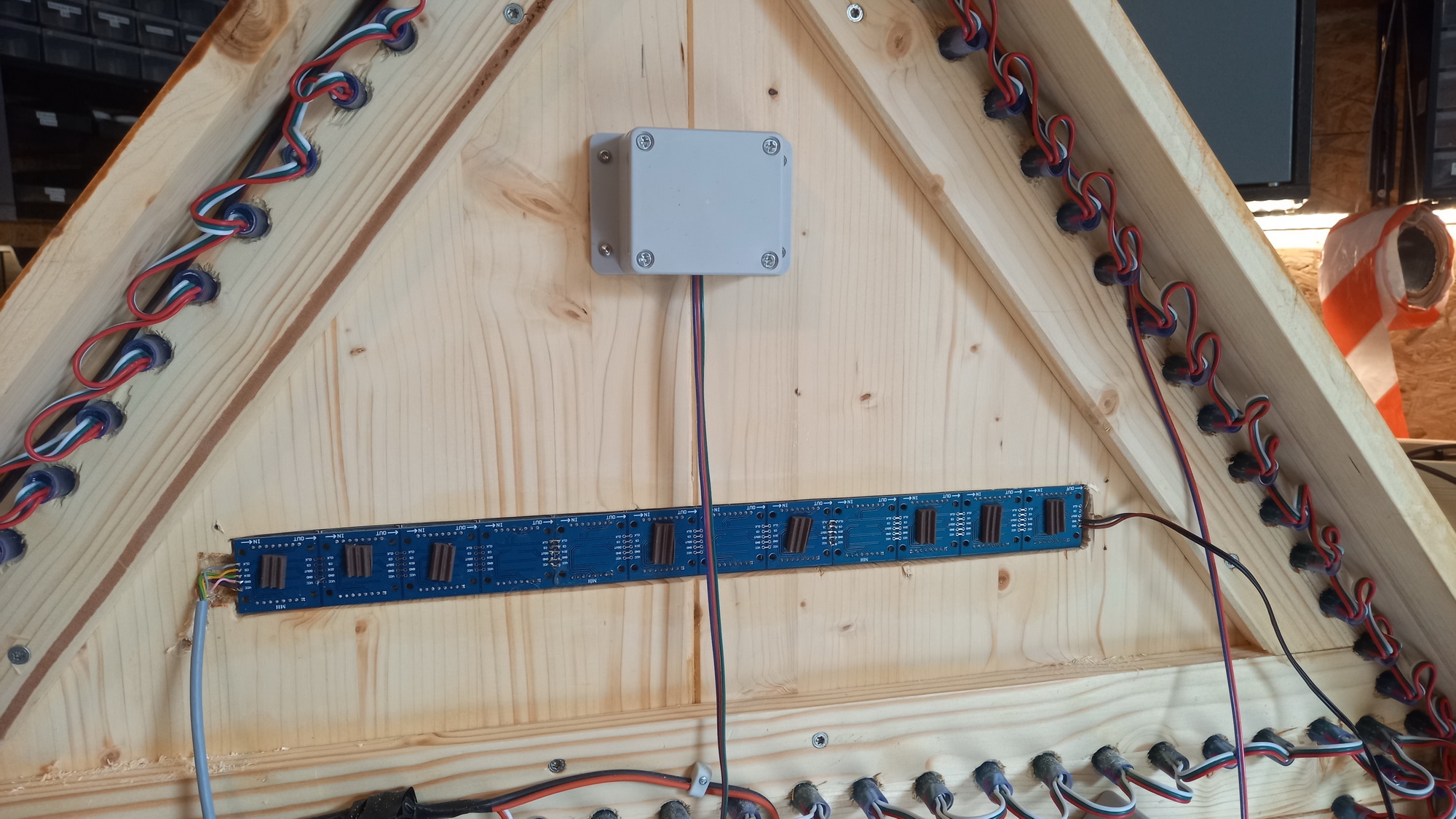

Im Dachboden sitzt die Türklingel und ein LED-Display (96 mal 8 LED-Pixeln in rot)
|
Fertig bestücktes Haus
|

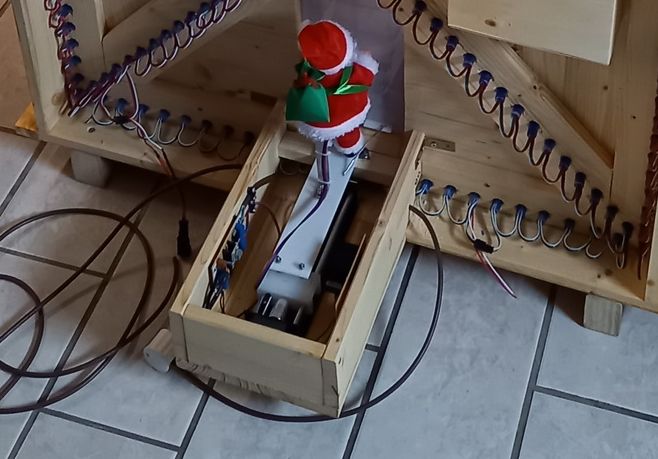

Montierter Santa-Ausschub
|

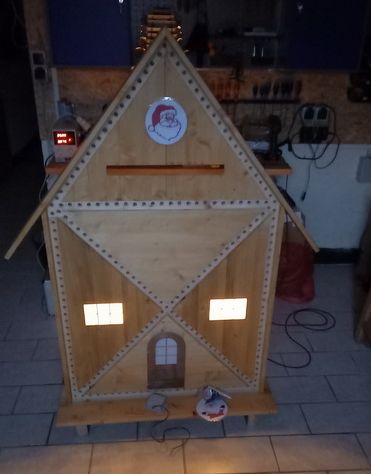

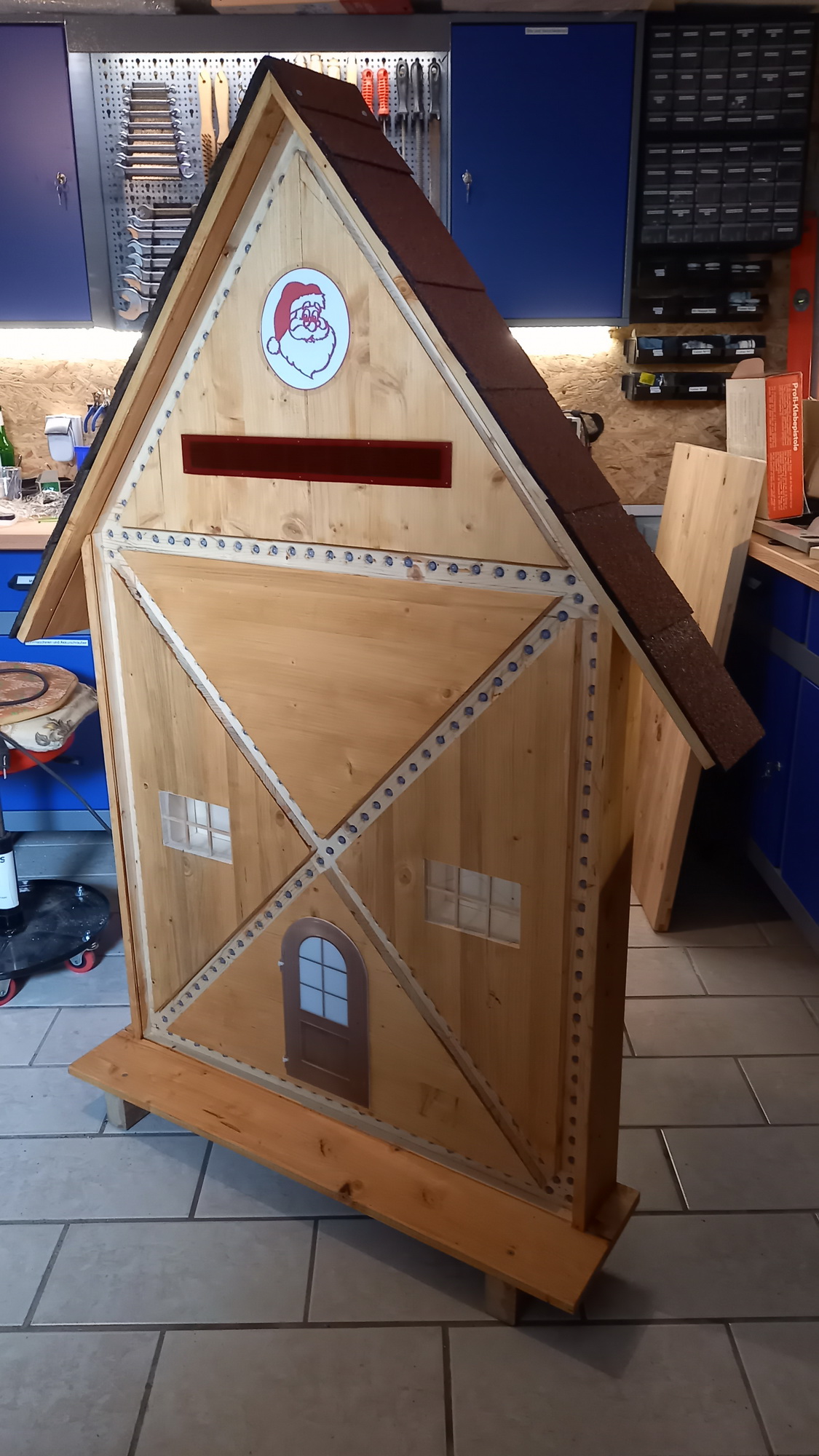

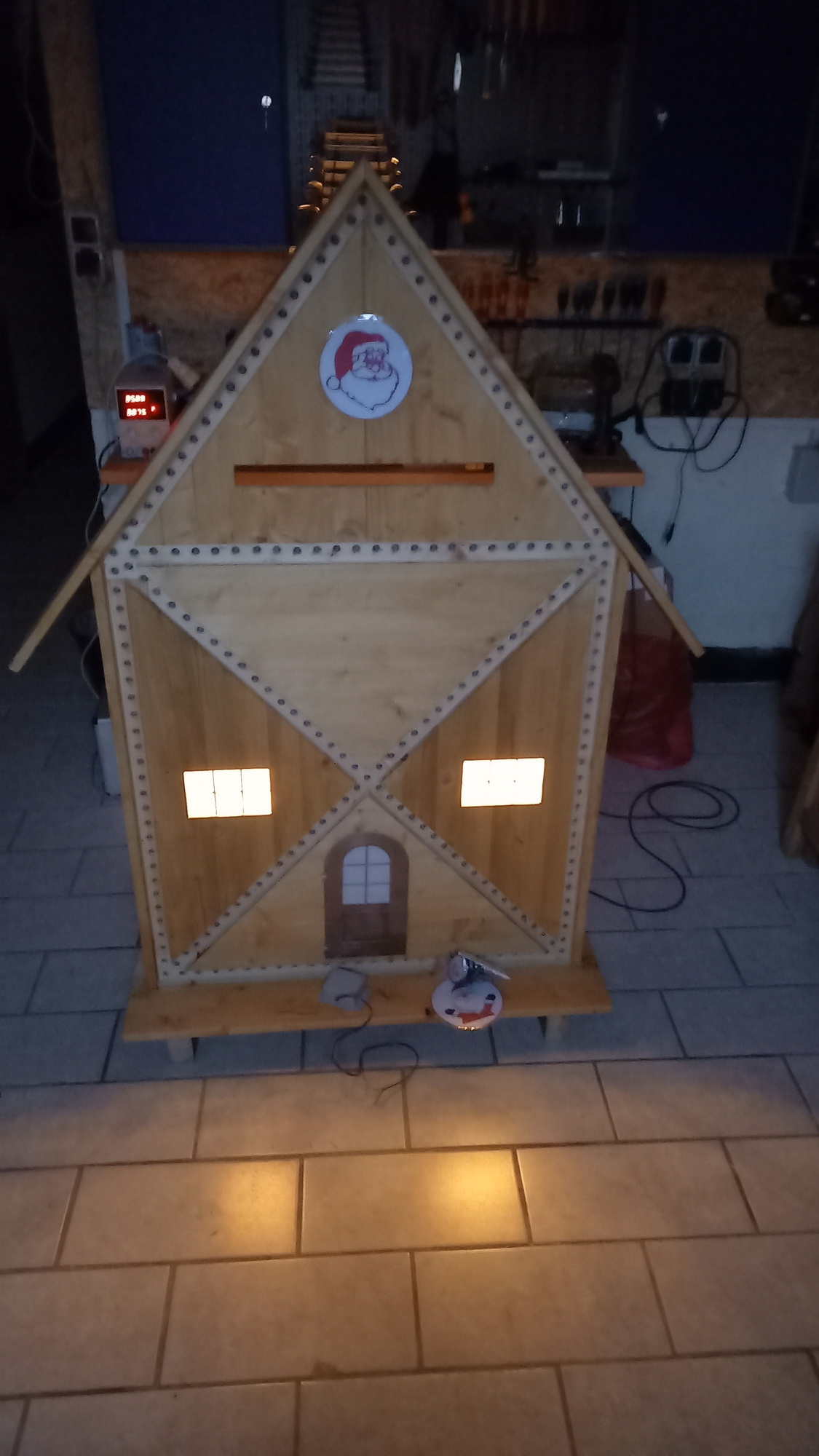

Vorderansicht des fertigen Hauses
|

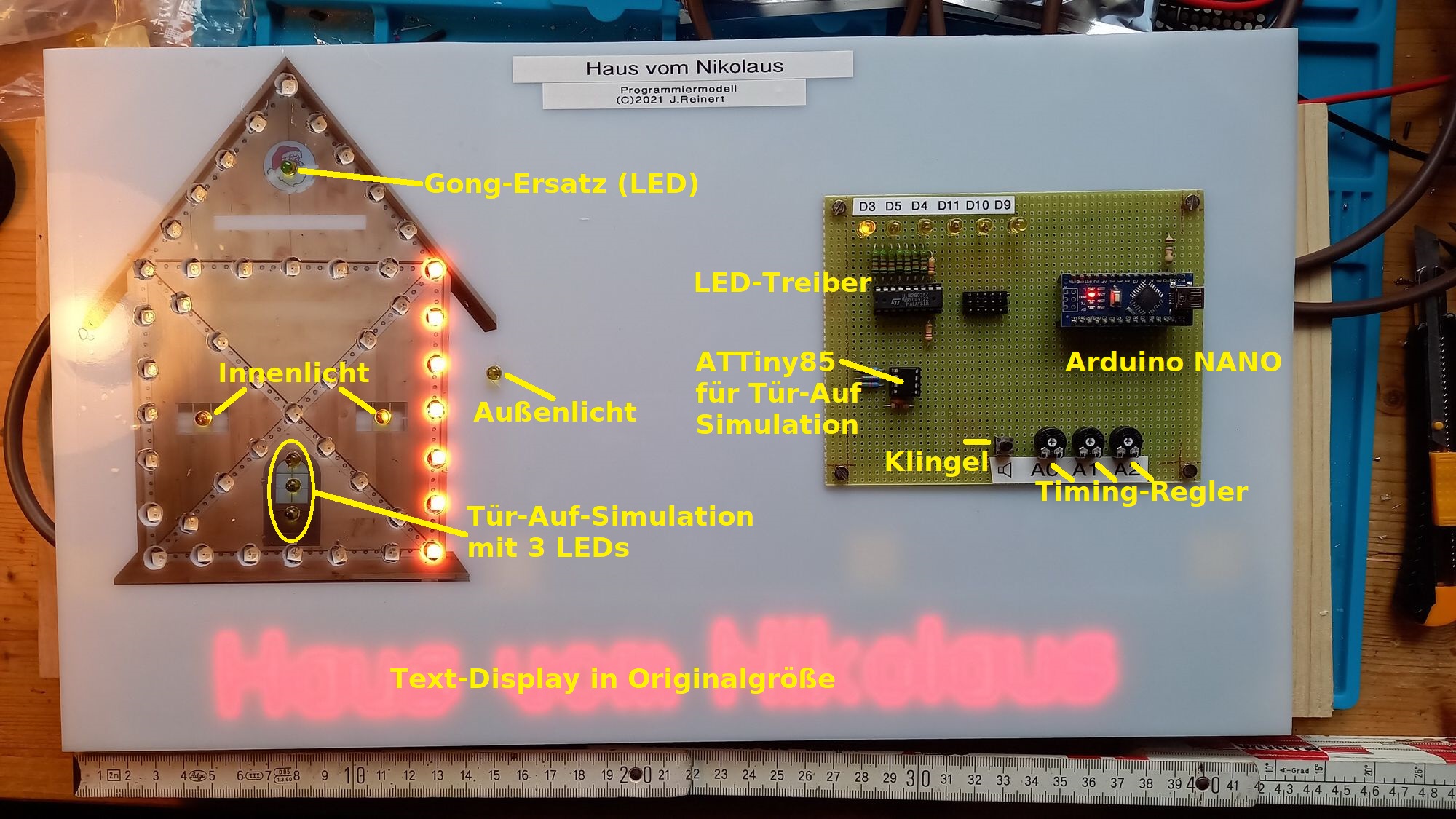

Damit das große Haus draußen bleiben kann, hab ich mir noch ein Programmiermodell gebaut
|
Ein früher Test des LED-Laufes. Das Timing wird im Release der Software noch besser abgestimmt
|
Und so kommt Santa raus. Später irgendwie zufällig oder per Klingelknopf
|
|
Die Software
|
|
|
|
Nun fehlt nur noch die Software. Ich hoffe, dass ich keine außergewöhnlichen Schwierigkeiten bei der
Entwicklung bekomme. Noch ist ja Zeit bis Mitte November :-)
|
|
